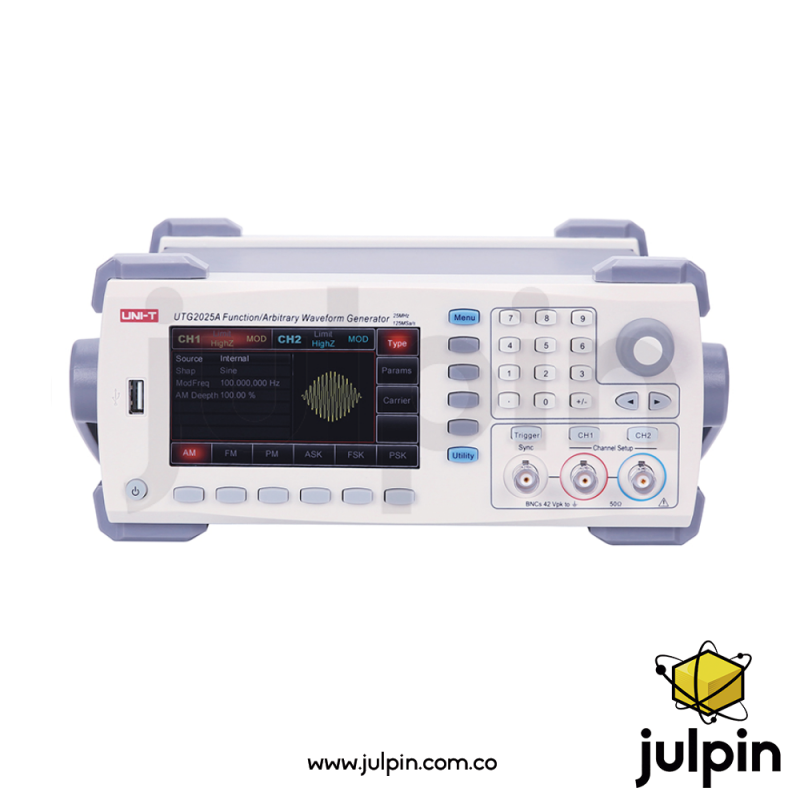

Generador de Funciones Arbitrario UNI-T UTG2025A

DESCRIPCIÓN:

El UNI-T UTG2025A pertenece a la serie UTG2000A, diseñada como una solución de nivel de entrada profesional para generación de señales en laboratorios, educación y desarrollo electrónico. Este equipo utiliza tecnología DDS (Direct Digital Synthesis), lo que permite generar señales con alta estabilidad, buena precisión y baja distorsión.

Dispone de dos canales independientes, permitiendo generar señales simultáneas, y una frecuencia máxima de 25 MHz, adecuada para la mayoría de aplicaciones de electrónica analógica y digital básica.

Además, incluye funciones de modulación, barrido y generación arbitraria, junto con una interfaz sencilla mediante pantalla a color, lo que lo convierte en una herramienta versátil tanto para estudiantes como para técnicos e ingenieros. herramienta versátil tanto para estudiantes como para técnicos e ingenieros.

Características técnicas

Parámetros principales

• Marca / Modelo: UNI-T UTG2025A
• Serie: UTG2000A
• Tipo: Generador de funciones / formas de onda arbitrarias
• Tecnología: DDS (síntesis digital directa)

Salida de señal

• Frecuencia máxima: 25 MHz
• Canales: 2 canales independientes
• Tasa de muestreo: 125 MSa/s (serie base UTG2000A)
• Resolución vertical: 14 bits
• Resolución de frecuencia: hasta 1 µHz
• Longitud de forma arbitraria: 8 kpts
• Impedancia de salida: 50 Ω

Tipos de formas de onda

• Senoidal
• Cuadrada
• Rampa
• Triangular
• Pulso
• Ruido
• DC
• Arbitraria personalizada

Funciones de modulación

• AM (amplitud)
• FM (frecuencia)
• PM (fase)
• ASK / FSK / PWM

Funciones adicionales

• Sweep (barrido): lineal y logarítmico
• Burst mode: generación de trenes de pulsos
• Generación simultánea en dos canales
• Frecuencímetro integrado (según configuración del equipo)

Pantalla y operación

• Pantalla: TFT LCD
• Tamaño: 4.3 pulgadas
• Resolución: 480 × 272
• Interfaz mediante botones físicos

Conectividad

• USB Device / Host
• (Algunas versiones incluyen LAN según distribución)

Alimentación y construcción

• Alimentación: 100–240 VAC
• Dimensiones: aprox. 265 × 110 × 320 mm
• Peso: ≈ 3.2 kg

Accesorios incluidos

• Cables BNC
• Cable USB
• Cable de alimentación
• Cables tipo caimán
• Manual

Usos y aplicaciones reales

• Desarrollo y prueba de circuitos electrónicos
• Simulación de señales analógicas y digitales
• Educación técnica en electrónica
• Diagnóstico y verificación de sistemas electrónicos
• Pruebas de sensores y sistemas de control

Consideraciones importantes (oficiales)

• Es un equipo de nivel de entrada, con menor memoria (8 kpts) frente a series avanzadas (ej: UTG2000B).
• Su frecuencia máxima de 25 MHz lo limita frente a modelos superiores (UTG962E, UTG2062B).
• Resolución de 14 bits, inferior a equipos avanzados de 16 bits.
• Diseñado como equipo de banco, no portátil.
