DESCRIPCIÓN:

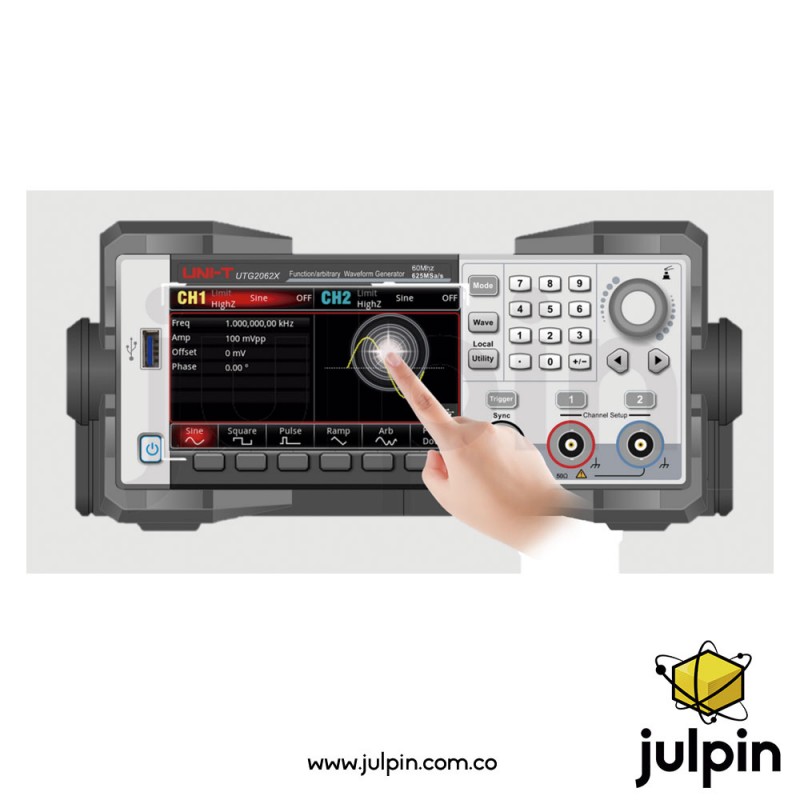

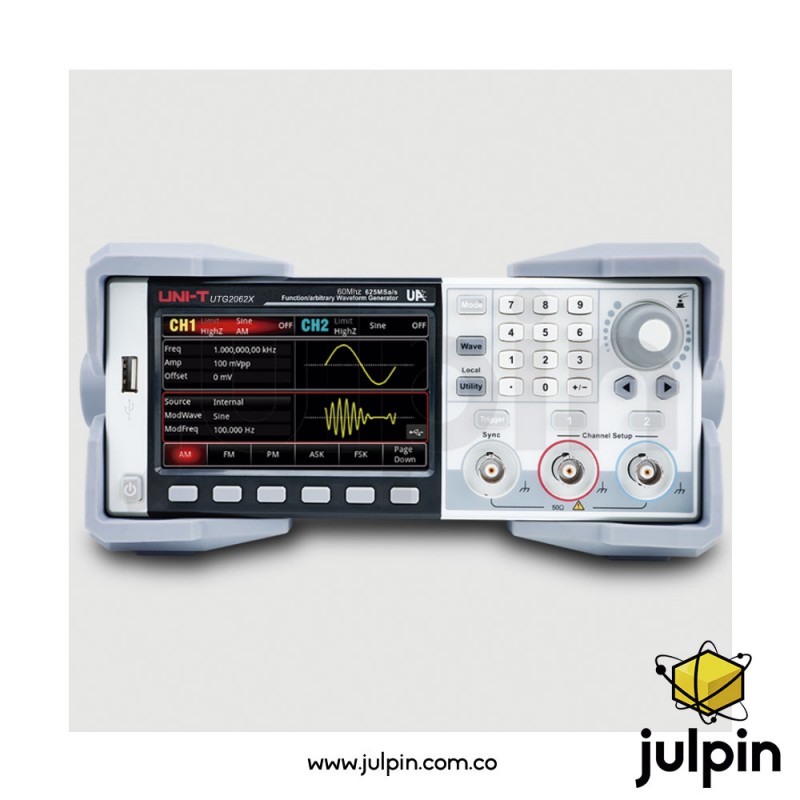

El UNI-T UTG2062X pertenece a la serie UTG2000X, una línea avanzada de generadores de formas de onda diseñada para aplicaciones exigentes en laboratorio, investigación y desarrollo. Este equipo utiliza tecnología DDS (Direct Digital Synthesis), lo que permite generar señales altamente estables, precisas y de baja distorsión.
Cuenta con dos canales independientes y una frecuencia máxima de 60 MHz, junto con una resolución vertical de 16 bits, lo que garantiza una reproducción de señal más precisa que equipos de gama media.
Una de sus principales ventajas es su gran profundidad de memoria de hasta 64 Mpts, que permite generar formas de onda complejas con alta fidelidad, ideal para simulaciones avanzadas, pruebas de sistemas y desarrollo de dispositivos electrónicos.
Además, integra más de 200 formas de onda arbitrarias internas, múltiples tipos de modulación y conectividad completa (USB, LAN, sincronización externa), lo que lo convierte en una herramienta robusta para ingeniería electrónica moderna.
Características técnicas
Parámetros principales
- Marca / Modelo: UNI-T UTG2062X
- Serie: UTG2000X (gama avanzada)
- Tipo: Generador de funciones / formas de onda arbitrarias
- Tecnología: DDS (síntesis digital directa)
Salida de señal
- Frecuencia máxima: 60 MHz
- Canales: 2 canales independientes
- Tasa de muestreo:
- 625 MSa/s (mínimo especificado)
- hasta 1.25 GSa/s (según configuración/modelo)
- Resolución vertical: 16 bits
- Longitud de forma arbitraria: hasta 64 Mpts
- Resolución de frecuencia: hasta 1 µHz
- Impedancia de salida: 50 Ω
Tipos de formas de onda
- Senoidal
- Cuadrada
- Pulso
- Rampa
- Ruido
- DC
- Armónicos
- PRBS (secuencia pseudoaleatoria)
- Expresiones matemáticas
- Arbitrarias personalizadas
- Formas internas: más de 200 señales predefinidas
Funciones de modulación (muy avanzadas)
Incluye más de 15 tipos de modulación:
- AM, FM, PM, PWM
- ASK, FSK, 3FSK, 4FSK
- PSK, BPSK, QPSK
- QAM
- DSB-AM
- SUM
- OSK
Funciones adicionales
- Sweep (barrido): lineal y logarítmico
- Burst mode: generación por paquetes
- Generación de armónicos
- Editor de formas arbitrarias por software
- Channel coupling / tracking / merge
- Frecuencímetro integrado (hasta 200 MHz)
Pantalla y operación
- Pantalla: TFT LCD capacitiva
- Tamaño: 4.3 pulgadas
- Tipo: Pantalla táctil (touch)
- Interfaz gráfica avanzada
Conectividad
- USB Host / Device
- LAN (Ethernet)
- Entrada/salida referencia 10 MHz
- Trigger externo
- Sync output
- Compatible con comandos SCPI
Alimentación y construcción
- Alimentación: 100–240 VAC
- Dimensiones: aprox. 215 × 103 × 316 mm
- Peso: ≈ 2.5 kg
Accesorios incluidos
- Cable de alimentación
- Cable USB
- Cable BNC-BNC
- Cables tipo caimán
- Manual y software
Usos y aplicaciones reales
- Investigación y desarrollo (I+D)
- Simulación de señales complejas y RF básica
- Diseño y prueba de circuitos electrónicos avanzados
- Laboratorios universitarios e ingeniería
- Sistemas de comunicación digital (QAM, PSK, FSK)
- Validación de sistemas embebidos y electrónicos
Consideraciones importantes (oficiales)
- Es un equipo de gama avanzada, superior a UTG900E y UTG2000A.
- Su memoria de 64 Mpts es muy superior a modelos básicos (4kpts / 8kpts).
- Resolución de 16 bits, ideal para alta precisión.
- Aunque llega a 60 MHz, no es un generador RF de microondas (>100 MHz).
- Equipo de banco, no portátil.
