Generador de funciones arbitrario UTG962E

DESCRIPCIÓN:

El UNI-T UTG962E pertenece a la serie UTG900E, una línea de generadores de funciones compactos basados en tecnología DDS (Direct Digital Synthesis), diseñada para ofrecer señales estables, precisas y de baja distorsión.

Este modelo ofrece una frecuencia máxima de salida de 60 MHz, duplicando la capacidad del UTG932E, y permite generar múltiples formas de onda tanto estándar como arbitrarias. Gracias a sus dos canales independientes, es posible realizar pruebas simultáneas o comparativas en diferentes circuitos electrónicos.

El equipo incluye funciones avanzadas como modulación, barrido de frecuencia y generación arbitraria, además de una interfaz intuitiva con pantalla a color. Su diseño compacto tipo “palm-size” lo hace especialmente útil para bancos de trabajo, educación técnica y pruebas electrónicas portátiles.

Características técnicas

Parámetros principales

• Marca / Modelo: UNI-T UTG962E
• Tipo: Generador de funciones / formas de onda arbitrarias
• Tecnología: DDS (síntesis digital directa)

Salida de señal

• Frecuencia máxima: 60 MHz
• Canales: 2 canales independientes
• Tasa de muestreo: 200 MSa/s
• Resolución vertical: 14 bits
• Resolución de frecuencia: hasta 1 µHz
• Longitud de forma arbitraria: 4 kpts
• Impedancia de salida: 50 Ω

Tipos de formas de onda

• Senoidal
• Cuadrada
• Rampa
• Pulso
• Ruido
• DC
• Arbitraria personalizada
• Formas arbitrarias internas: 24 predefinidas

Funciones de modulación

• AM (amplitud)
• FM (frecuencia)
• PM (fase)
• FSK

Funciones adicionales

• Sweep (barrido):
  • Lineal
  • Logarítmico
• Frecuencímetro integrado: hasta 100 MHz
• Generación simultánea de señales en doble canal
• Edición de formas de onda vía software

Pantalla y operación

• Pantalla: TFT LCD
• Tamaño: 4.3 pulgadas
• Resolución: aprox. 480 × 272
• Interfaz mediante botones (no táctil)

Conectividad

• USB (comunicación con PC)

Alimentación y construcción

• Alimentación:
  • 5 V DC (adaptador)
  • 100–240 VAC (según versión)
• Dimensiones: aprox. 172 × 90 × 68 mm
• Peso: ≈ 0.8 – 1.5 kg (según ficha/distribuidor)

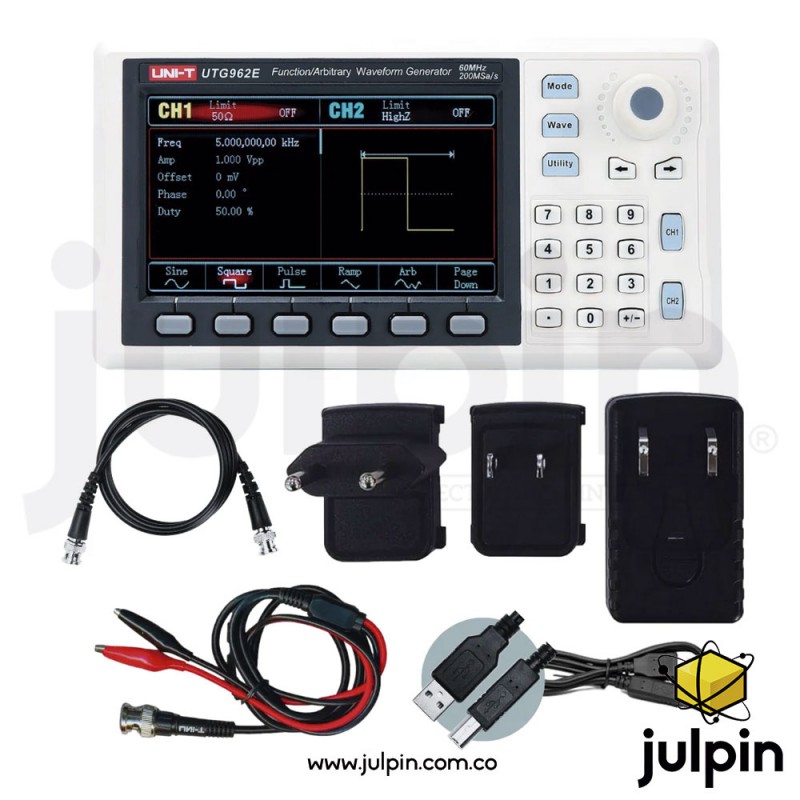

Accesorios incluidos

• Adaptador de alimentación
• Cable USB
• Cable BNC
• Cable con pinzas tipo caimán
• Manual

Usos y aplicaciones reales

• Desarrollo y prueba de circuitos electrónicos
• Simulación de señales analógicas y digitales
• Laboratorios de investigación y prototipado
• Educación en electrónica y telecomunicaciones
• Análisis de respuesta en frecuencia
• Validación de sensores y sistemas electrónicos

Consideraciones importantes (oficiales)

• La longitud de forma arbitraria es de 4 kpts, inferior a equipos de gama alta.
• El rango de 60 MHz es adecuado para electrónica general, pero no para RF avanzada (>100 MHz).
• No incluye pantalla táctil (control físico).
