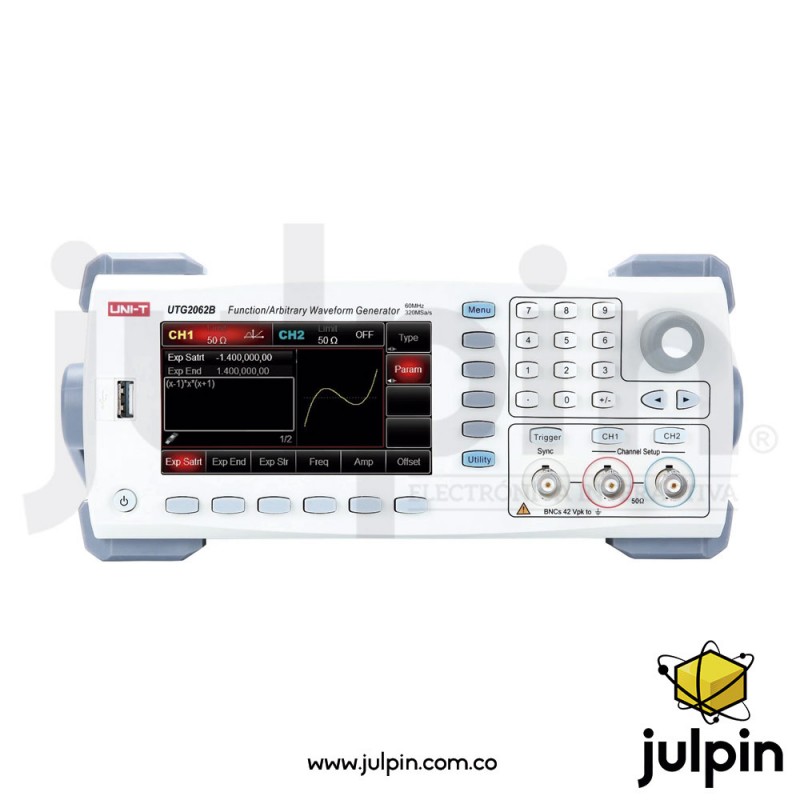

Generador de formas de onda arbitrarias de la serie avanzada UTG2062B de 60 MHz y 2 canales

DESCRIPCIÓN:

El UNI-T UTG2062B pertenece a la serie UTG2000B, una línea avanzada de generadores de funciones y formas de onda arbitrarias diseñada para aplicaciones exigentes en laboratorio, investigación y desarrollo. Según la documentación técnica, este equipo utiliza tecnología DDS (Direct Digital Synthesis) para generar señales de alta estabilidad, baja distorsión y excelente fidelidad.

Este modelo ofrece una frecuencia máxima de 60 MHz, dos canales independientes y una resolución vertical de 16 bits, lo que permite reproducir señales con mayor precisión que equipos de gama básica. Además, incorpora una longitud de forma arbitraria de hasta 16 millones de puntos (16 Mpts), ideal para simulaciones complejas y señales personalizadas de alta resolución.

El UTG2062B incluye más de 160 formas de onda predefinidas, múltiples tipos de modulación (analógica y digital), funciones de barrido, generación de armónicos y capacidad de edición avanzada mediante software, lo que lo convierte en una herramienta completa para ingenieros, investigadores y laboratorios electrónicos.

Características técnicas

Parámetros principales

• Marca / Modelo: UNI-T UTG2062B
• Serie: UTG2000B (gama avanzada)
• Tipo: Generador de funciones / formas de onda arbitrarias
• Tecnología: DDS (síntesis digital directa)

Salida de señal

• Frecuencia máxima: 60 MHz
• Canales: 2 canales independientes
• Tasa de muestreo: 320 MSa/s
• Resolución vertical: 16 bits
• Longitud de forma arbitraria: 16 Mpts
• Impedancia de salida: 50 Ω (estándar en generadores de laboratorio)
• Resolución de frecuencia: hasta 1 µHz (según serie)

Tipos de formas de onda

• Senoidal
• Cuadrada
• Rampa
• Pulso
• Armónicos
• Ruido
• DC
• Expresiones matemáticas
• Arbitrarias personalizadas
• Formas internas: más de 160 formas de onda

Funciones de modulación (avanzadas)

Incluye modulación analógica y digital:

• AM, FM, PM, PWM
• ASK, FSK, PSK, BPSK, QPSK
• QAM, DSB-AM, SUM

Funciones adicionales

• Sweep (barrido):
  • Lineal
  • Logarítmico
• Generación de armónicos: hasta 16º orden
• Expresión matemática (Expression Output) para señales complejas
• Channel Coupling: sincronización entre canales
• Edición de formas arbitrarias mediante software

Pantalla y operación

• Pantalla: TFT LCD
• Tamaño: 4.3 pulgadas
• Interfaz gráfica con controles físicos
• Visualización simultánea de parámetros

Conectividad

• USB (control remoto y transferencia de datos)
• Compatibilidad con software de generación de formas de onda

Alimentación y construcción

• Alimentación: AC (equipo de banco)
• Dimensiones: aprox. 305 × 230 × 93 mm
• Peso: ≈ 3.1 kg

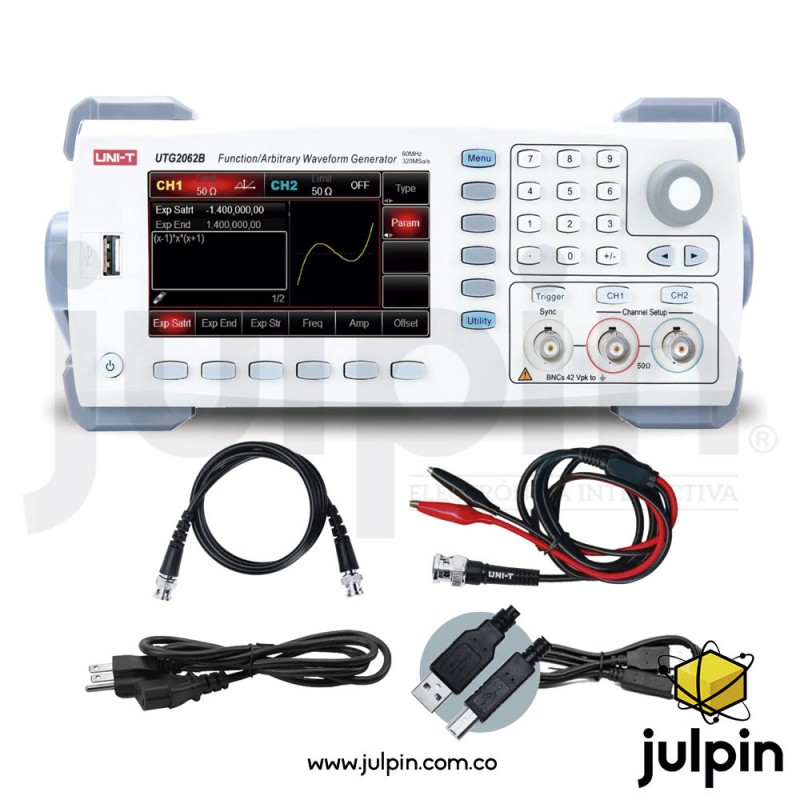

Accesorios incluidos

• Cable de alimentación
• Cable USB
• Cable BNC
• Cables con pinzas tipo caimán
• Manual
• Certificado de calibración (Si se requiere)

Usos y aplicaciones reales

• Investigación y desarrollo (I+D)
• Simulación de señales complejas analógicas y digitales
• Diseño y prueba de circuitos electrónicos avanzados
• Laboratorios universitarios y formación profesional
• Validación de sistemas de comunicación y modulación digital
• Análisis de respuesta en frecuencia y sistemas dinámicos

Consideraciones importantes (oficiales)

• Es un equipo de gama avanzada, con mayor precisión (16 bits) frente a series básicas UTG900E.
• Su longitud de forma arbitraria (16 Mpts) es significativamente superior a modelos básicos (4 kpts).
• Diseñado como equipo de banco, no portátil.
• Aunque alcanza 60 MHz, no está orientado a RF de muy alta frecuencia (>100 MHz).
