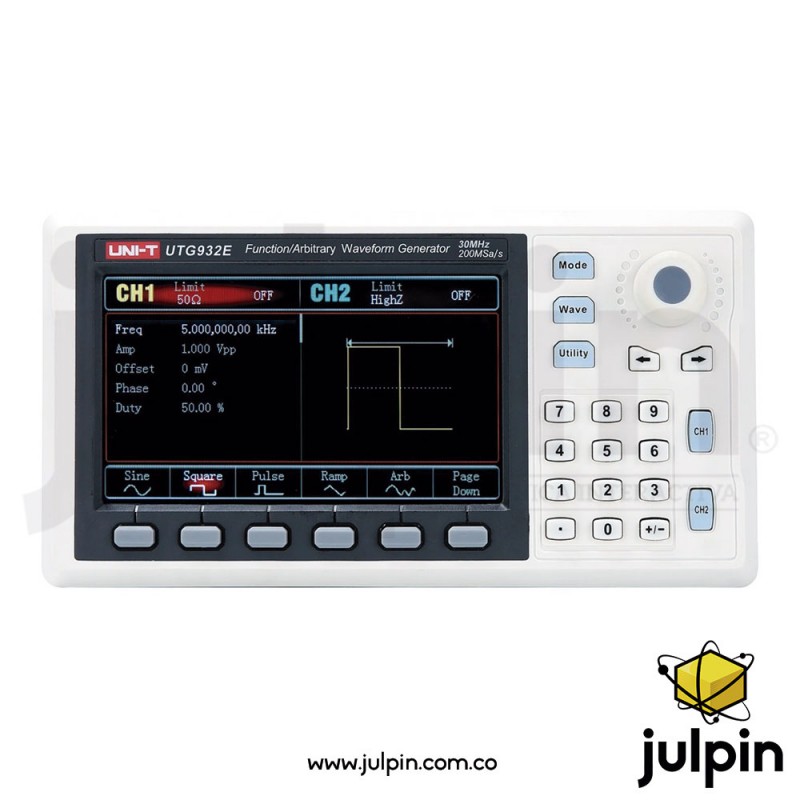

Generador de funciones arbitrario UTG932E

DESCRIPCIÓN:

El UNI-T UTG932E es un generador de funciones y formas de onda arbitrarias perteneciente a la serie UTG900E, diseñado para proporcionar señales precisas y estables en aplicaciones electrónicas. Según la documentación técnica del fabricante, este equipo utiliza tecnología de síntesis digital directa (DDS), lo que garantiza alta estabilidad, baja distorsión y excelente resolución en la generación de señales.

Este modelo ofrece dos canales independientes, permitiendo generar simultáneamente diferentes señales para pruebas comparativas o simulaciones complejas. Además, integra una amplia variedad de formas de onda estándar y arbitrarias, junto con funciones de modulación y barrido que lo hacen adecuado para tareas de desarrollo, diagnóstico y educación técnica.

Gracias a su diseño compacto, pantalla a color y facilidad de uso, el UTG932E es una herramienta versátil para laboratorios electrónicos, centros educativos y técnicos que requieren un generador de señales confiable y económico.

Características técnicas

Parámetros principales

• Marca / Modelo: UNI-T UTG932E
• Tipo: Generador de funciones / formas de onda arbitrarias
• Tecnología: DDS (Direct Digital Synthesis)

Salida de señal

• Frecuencia máxima de salida: 30 MHz
• Canales: 2 canales independientes
• Tasa de muestreo: 200 MSa/s
• Resolución vertical: 14 bits
• Resolución de frecuencia: hasta 1 µHz
• Longitud de forma arbitraria: 4 kpts
• Impedancia de salida: 50 Ω

Tipos de formas de onda

• Senoidal
• Cuadrada
• Rampa
• Pulso
• Ruido
• DC
• Arbitraria personalizada
• Formas arbitrarias internas: 24 predefinidas

Funciones de modulación

• AM (modulación de amplitud)
• FM (modulación de frecuencia)
• PM (modulación de fase)
• FSK (modulación por desplazamiento de frecuencia)

Funciones adicionales

• Sweep (barrido):
  • Lineal
  • Logarítmico
• Frecuencímetro integrado: hasta 100 MHz
• Generación simultánea de dos señales independientes
• Edición de formas de onda mediante software

Pantalla y operación

• Pantalla: TFT LCD
• Tamaño: 4.3 pulgadas
• Interfaz gráfica amigable
• Control mediante panel frontal

Conectividad

• USB (comunicación con PC y control)

Alimentación y construcción

• Alimentación: Adaptador DC 5 V / USB
• Dimensiones: aprox. 172 × 90 × 68 mm
• Peso: ≈ 0.33 kg

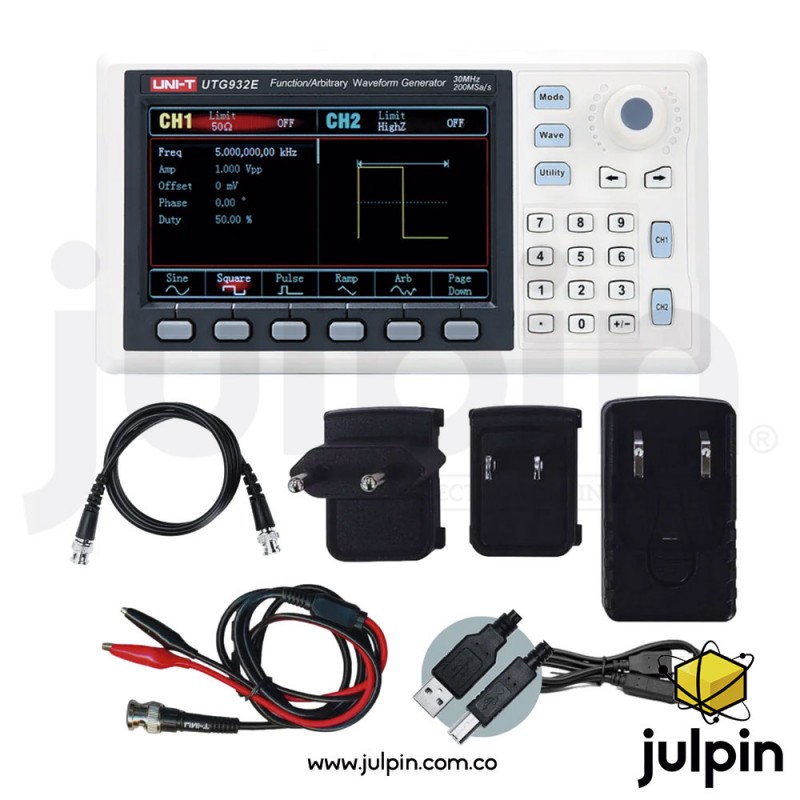

Accesorios incluidos

• Adaptador de alimentación
• Cable USB
• Cables BNC
• Cables con pinzas tipo caimán
• Manual

Usos y aplicaciones reales

• Desarrollo y prueba de circuitos electrónicos
• Simulación de señales analógicas y digitales
• Laboratorios de investigación y prototipado
• Educación en electrónica y telecomunicaciones
• Pruebas de respuesta en frecuencia y sistemas de control
• Validación de equipos electrónicos y sensores

Consideraciones importantes (oficiales)

• La longitud de onda arbitraria es de 4 kpts, menor que generadores de gama alta.
• El rango máximo de frecuencia es 30 MHz, adecuado para electrónica general pero limitado para RF avanzada.
• No incluye pantalla táctil (control mediante botones físicos).
