Módulo sensor detector de lluvia MH-RD 3,3–5 V con salida analógica y digital

Descripción

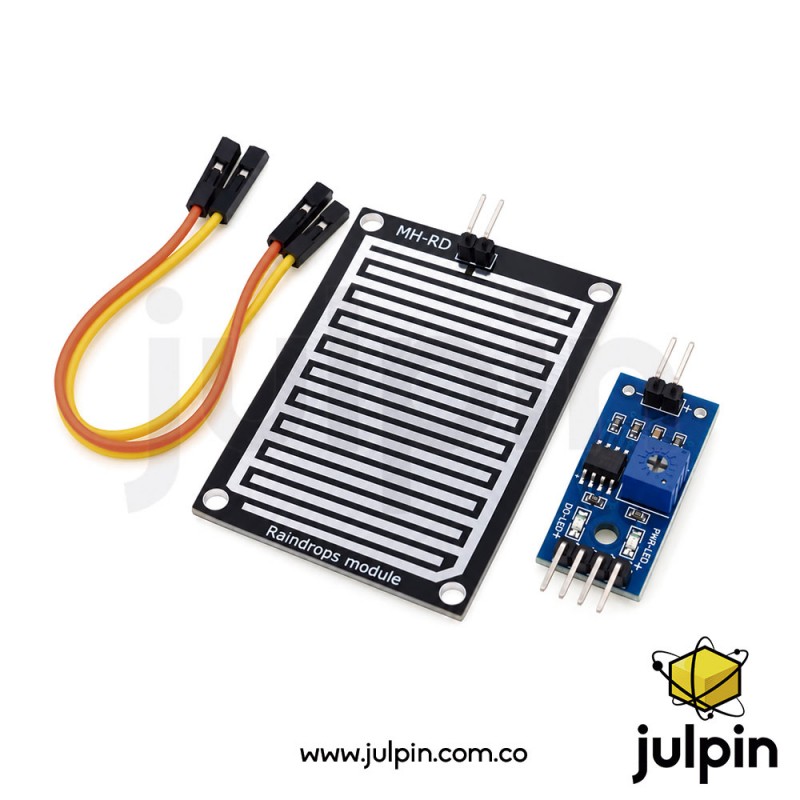

El MH-RD detecta agua mediante una placa sensora formada por pistas conductoras expuestas. Cuando las gotas de agua cubren parte de estas pistas, cambia la conductividad eléctrica de la superficie y el circuito genera una variación en la señal. El módulo electrónico incorpora un comparador LM393 y un potenciómetro que permite establecer el umbral de activación de la salida digital. Además, proporciona una salida analógica cuyo nivel cambia de acuerdo con el estado de la superficie sensora, permitiendo utilizar el módulo tanto para detección de lluvia como para sistemas de automatización que necesiten reaccionar a la presencia de agua.

Especificaciones técnicas

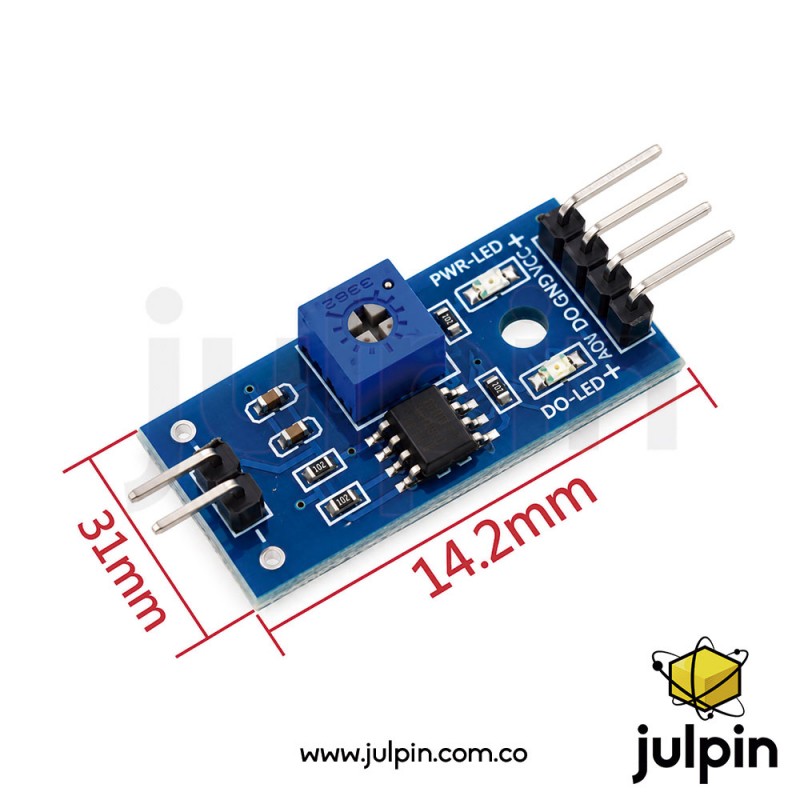

Distribución de pines del módulo de control

Funcionamiento de las salidas

AO – Salida analógica: proporciona una señal variable relacionada con la conductividad de la placa sensora. Al aumentar la cantidad de agua sobre las pistas, cambia la resistencia eléctrica entre ellas y, por tanto, cambia el nivel de la salida analógica.

DO – Salida digital: el comparador LM393 compara la señal del sensor con el umbral establecido mediante el potenciómetro. En referencias coincidentes del MH-RD, cuando la placa está seca la salida permanece en HIGH y, al superar el umbral establecido por la presencia de agua, la salida pasa a LOW.

Características principales

Aplicaciones

El MH-RD puede utilizarse en sistemas de detección de lluvia, estaciones meteorológicas educativas, automatización de ventanas o cubiertas, sistemas de riego, alarmas por presencia de agua, proyectos Arduino, ESP32, Raspberry Pi y sistemas de automatización doméstica.

En robótica y educación STEAM también resulta útil para desarrollar proyectos en los que el sistema de control deba detectar agua y tomar una acción automática, por ejemplo activar una alarma, detener un proceso o accionar un mecanismo.

Recomendaciones de uso

La placa sensora trabaja mediante conductividad eléctrica, por lo que su respuesta depende de la cantidad de agua que cubra las pistas y de las características del líquido. Por esta razón, el módulo debe considerarse un detector de presencia o nivel relativo de humedad sobre la placa, y no un pluviómetro calibrado para determinar milímetros de lluvia.

Para aplicaciones exteriores permanentes, también debe considerarse que la exposición continua al agua puede producir oxidación o desgaste de las pistas conductoras. La documentación consultada identifica la placa como un sensor de lluvia basado en pistas conductoras expuestas.
