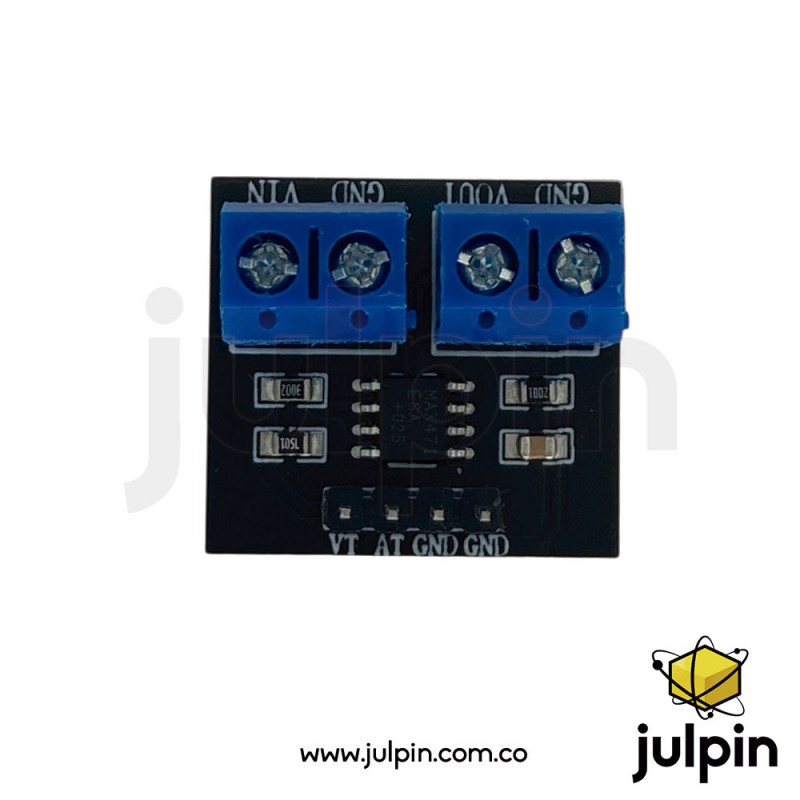

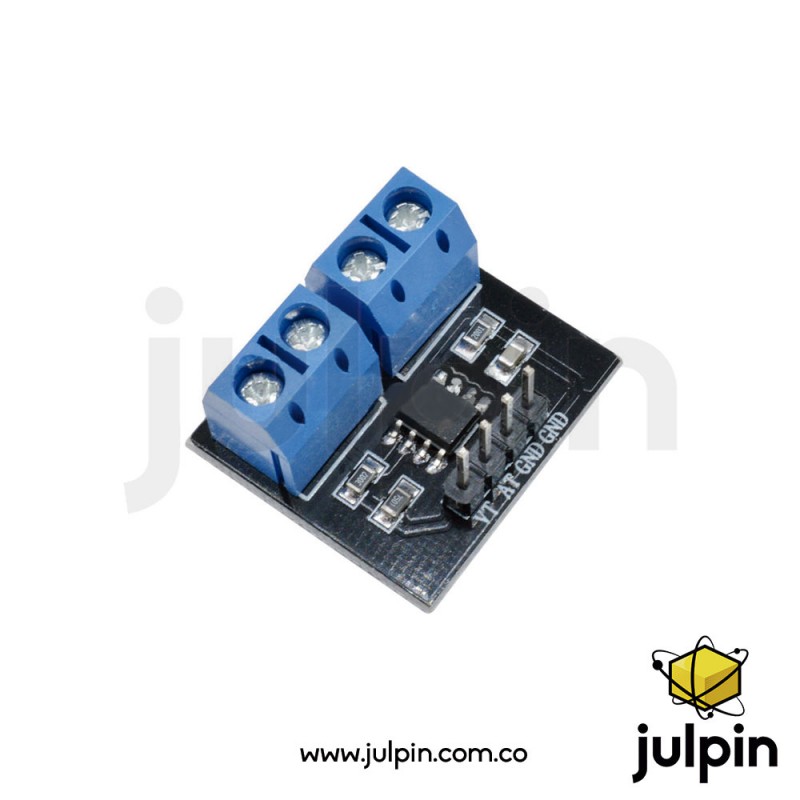

Sensor de Corriente y Voltaje MAX471

Descripción larga

El MAX471 Voltage Current Sensor es un sensor analógico de alta precisión diseñado para medir corriente continua (DC) y voltaje en sistemas electrónicos de baja y media potencia. Está basado en el circuito integrado MAX471 de Maxim Integrated, el cual integra un amplificador de detección de corriente (current-sense) y un amplificador de medición de voltaje, permitiendo monitorear el consumo eléctrico de una carga sin interrumpir el circuito.

Para voltajes de entrada analógicos de Arduino de hasta 5 V, el voltaje de entrada del módulo de detección de voltaje no debe ser mayor que 5 V x 5 = 25 V (si se utilizan sistemas de 3,3 V, el voltaje de entrada no debe ser mayor que 3,3 V x 5 = 16,5 V).

Los chips Arduino AVR tienen un AD de 10 bits, por lo que este módulo simula una resolución de 0,00489 V (5 V/1023), por lo que el voltaje mínimo del módulo de detección de voltaje de entrada es 0,00489 V x 5 = 0,02445 V.

El módulo utiliza una resistencia shunt interna de bajo valor para medir la corriente y genera una salida analógica proporcional, fácilmente leíble por el ADC de microcontroladores como Arduino, ESP32, ESP8266 o STM32. Gracias a su diseño, permite medir corrientes de hasta 3 A (dependiendo del módulo) y voltajes típicamente hasta 25 V DC, siendo muy utilizado en robótica, fuentes de alimentación, sistemas solares pequeños y monitoreo de baterías.

Es una solución confiable para análisis de consumo energético, control de cargas y protección de sistemas electrónicos.

Características técnicas

• Circuito integrado: MAX471 (Maxim Integrated / Analog Devices)

• Tipo de medición: Corriente DC y voltaje DC

• Corriente máxima típica: hasta 3 A

• Voltaje máximo medible: hasta 25 V DC

• Resistencia shunt interna: ~0.07 Ω (típico)

• Salida de corriente:

  • Señal analógica proporcional (1 V por cada 1 A aprox.)

• Salida de voltaje:

  • Señal analógica proporcional al voltaje de entrada

• Voltaje de alimentación: 5 V DC

• Tipo de señal de salida: Analógica (compatible con ADC)

• Precisión: Alta estabilidad térmica y baja deriva

• Aislamiento: No aislado (medición directa en línea)

• Consumo del módulo: Bajo

• Compatibilidad: Arduino, ESP32, ESP8266, STM32, Raspberry Pi (con ADC externo)

• Temperatura de operación: 0 °C a +70 °C (típica)

Usos y aplicaciones reales

• Monitoreo de consumo de baterías en proyectos portátiles

• Medición de corriente en motores DC pequeños

• Robótica educativa (detección de carga y sobreconsumo)

• Sistemas solares de baja potencia

• Fuentes de alimentación DC reguladas

• Laboratorios electrónicos y pruebas de consumo

• Sistemas de gestión energética (DIY)

• Protección de circuitos ante sobrecorriente (software)

Consideraciones importantes

• El MAX471 mide únicamente corriente DC, no es apto para AC.

• No proporciona aislamiento galvánico; la tierra del sistema debe ser común.

• Para microcontroladores sin ADC (como Raspberry Pi), se requiere un ADC externo.

• La disipación térmica debe considerarse al trabajar cerca del límite de corriente.

• La precisión depende de la resolución del ADC usado en el microcontrolador.
