Osciloscopio de señal mixta MSO3352E (350 MHz, 4 + 16 canales)

Descripción

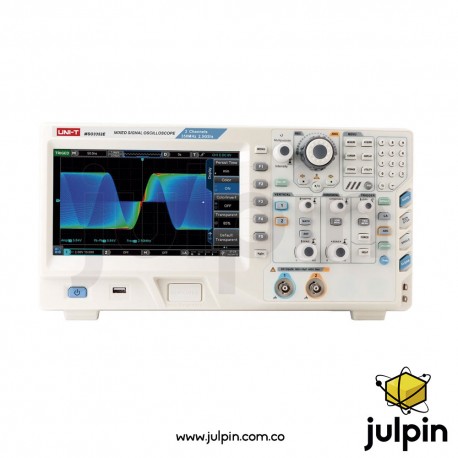

El UNI-T MSO3352E es un osciloscopio de señal mixta (MSO) profesional diseñado para capturar, analizar y visualizar señales tanto analógicas como digitales con alta fidelidad y rapidez. Combina un ancho de banda de 350 MHz con 2 canales analógicos y 16 canales digitales, lo que lo hace perfecto para depurar circuitos analógicos, sistemas digitales y microcontroladores complejos en aplicaciones industriales, automotrices, educativas y de diseño.

Este instrumento integra tecnología de visualización avanzada con pantalla táctil capacitiva de 8″, captura de forma de onda ultra rápida (hasta 1 000 000 wfms/s) y funciones de disparo avanzadas para detectar eventos transitorios. Su memoria profunda de hasta 250 Mpts por canal permite conservar detalles precisos de las señales durante períodos de muestreo extendidos.

Características técnicas

• Marca / Modelo: UNI-T MSO3352E

• Tipo: Osciloscopio de Señal Mixta (Mixed Signal Oscilloscope – MSO)

• Ancho de banda: 350 MHz

• Canales analógicos: 2

• Canales digitales: 16 (lógica)

• Tasa de muestreo: 2,5 GSa/s por canal (analógico)

• Profundidad de memoria: Hasta 250 Mpts por canal

• Tasa de captura de forma de onda:

  • 1 000 000 wfms/s en modo Fast Acquire

  • ~200 000 wfms/s en adquisición normal

• Resolución vertical: 8 bits

• Escala vertical: ~500 µV/div a 20 V/div

• Tiempo de subida típico: ≤ 1 ns

• Pantalla: 8″ capacitiva táctil (≈800×480)

• Modos de disparo: Borde, ancho de pulso, runt, overrange, N-Edge, retardo, timeout, duración, setup & hold, pendiente, vídeo, patrón, zona y más

• Mediciones automáticas: Hasta 36 parámetros para formas de onda

• LCD: Capacidad táctil con niveles de gris o color para visualización clara

• Entradas: 1 MΩ // 18 pF (típico)

• Interfaces y conectividad:

  • USB Host / Device

  • LAN (Ethernet) para control remoto

  • Ext. Trigger, AUX Out, VGA

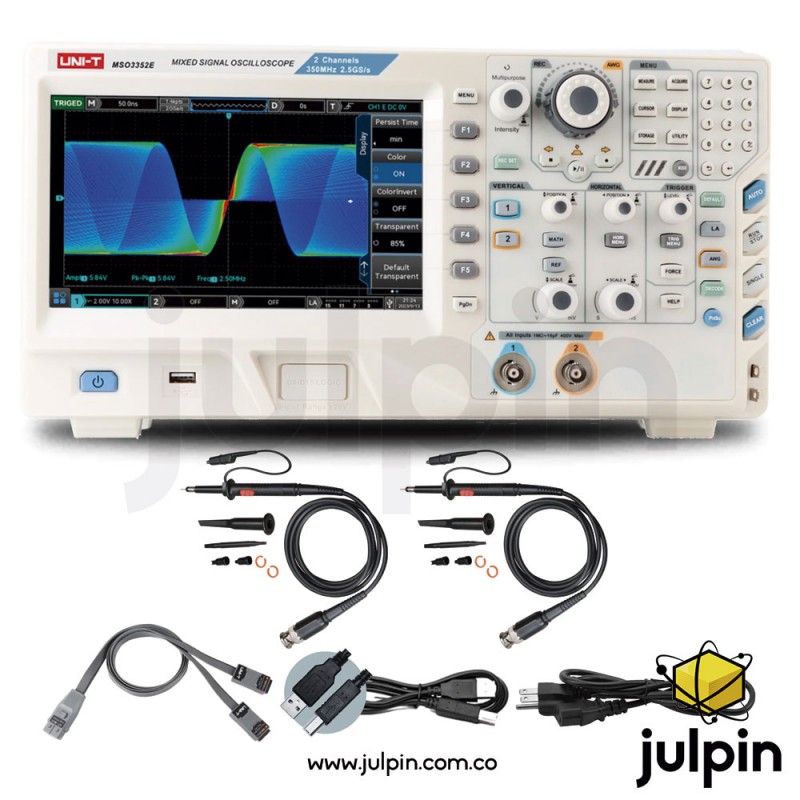

• Accesorios incluidos:

  • 2 × sondas pasivas (350 MHz)

  • Sonda lógica para 16 canales (UT-M15)

  • Cable de alimentación

  • Cable USB de datos

  • Manual de usuario

• Dimensiones aproximadas: 370 × 185 × 115 mm

• Peso aproximado: ~4,5 kg

• Certificaciones: CE, UKCA, cETLus, RoHS

Funcionalidades destacadas

• Análisis de lógica digital integrada con 16 líneas para correlacionar señales digitales y analógicas.

• Captura y visualización ultra rápidas de transitorios y eventos esporádicos.

• Avanzado sistema de disparo multi-tipo para capturar patrones complejos y condiciones específicas.

• Mediciones automáticas y parámetros múltiples para evaluación eficiente de señales.

• Control remoto y conectividad en red mediante LAN o USB para análisis detallado y manejo desde PC o dispositivos.

Usos y aplicaciones reales

• Depuración de sistemas mixtos (analógico + digital) en proyectos electrónicos avanzados.

• Desarrollo de sistemas embebidos con microcontroladores, buses y señales lógicas complejas.

• Laboratorios educativos y técnicos para entrenamiento y análisis de señales reales.

• Diagnóstico de electrónica industrial y automotriz.

• Medición y verificación de comunicación digital + analógica en diseños de hardware.

Consideraciones importantes

• Aunque la banda de 350 MHz permite analizar muchas señales de RF y alta velocidad, para frecuencias mucho más altas (GHz o sistemas avanzados de comunicación) es recomendable un osciloscopio de mayor ancho de banda.

• El uso correcto de sondas calibradas y compensadas es fundamental para mediciones precisas, especialmente en frecuencias altas.
