Osciloscopio de señal mixta MSO2204X (200 MHz, 4 + 16 canales)

Descripción

El osciloscopio mixto digital UNI-T MSO2204X es una herramienta de medición profesional que combina 4 canales analógicos con 16 canales lógicos digitales, permitiendo capturar y analizar señales analógicas y digitales al mismo tiempo con alta precisión. Su ancho de banda de 200 MHz y tasa de muestreo en tiempo real de hasta 5 GSa/s por canal ofrecen velocidad y resolución para mediciones complejas en aplicaciones de electrónica, comunicación, microcontroladores y automatización industrial.

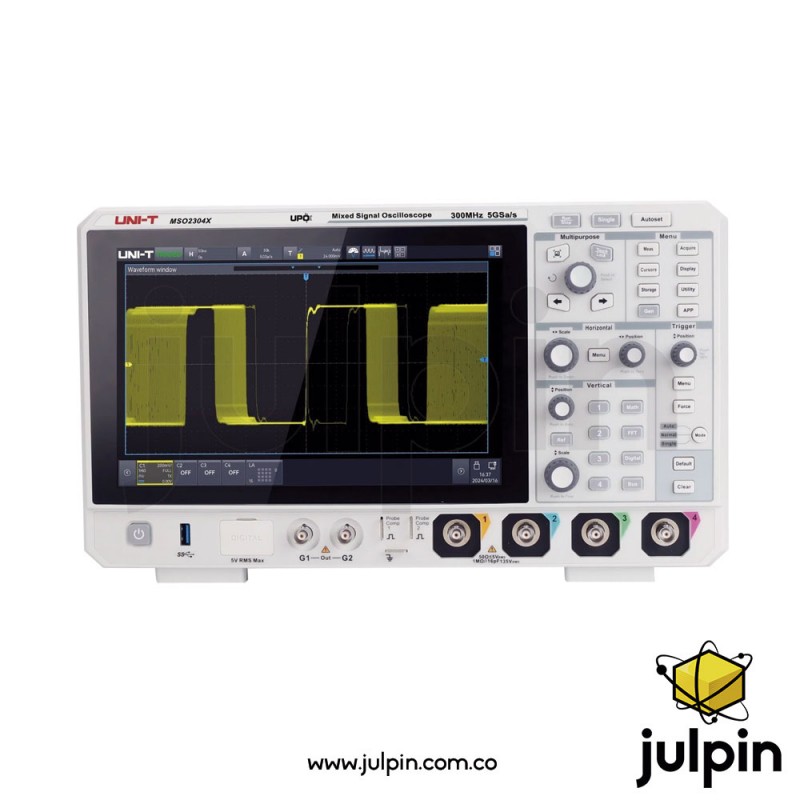

Equipado con una pantalla táctil HD de 10.1″ (1280×800) con tecnología Ultra Phosphor 3.0 para una visualización clara y nítida de las formas de onda, el MSO2204X facilita la navegación mediante gestos táctiles. Soporta múltiples modos de disparo y análisis avanzados, incluyendo FFT (análisis de espectro), decodificación de protocolos (RS232/UART, I2C, SPI, entre otros), contador de frecuencia y capacidades de registro y reproducción de forma de onda.

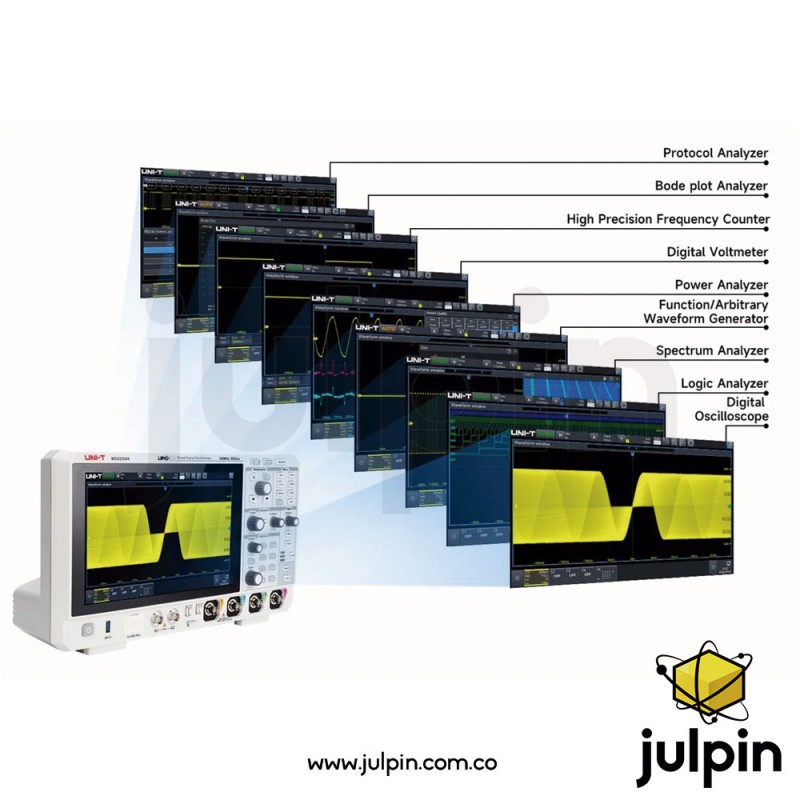

Este modelo también integra funciones combinadas tipo “9-en-1” como osciloscopio digital, analizador lógico, generador/arbitrario de funciones (opcional), analizador de espectro, voltímetro digital, contador de frecuencia, analizador de protocolos, analizador Bode y analizador de potencia (opcional), lo que lo convierte en una opción versátil para técnicos, ingenieros y educadores.

Características técnicas

• Marca / Modelo: UNI-T MSO2204X

• Tipo: Osciloscopio de señal mixta digital (MSO)

• Ancho de banda: 200 MHz

• Canales: 4 analógicos + 16 digitales

• Tasa de muestreo (analog): Hasta 5 GSa/s

• Profundidad de memoria: 100 Mpts

• Tasa de captura de forma de onda: Hasta 2 000 000 wfms/s (modo secuencia)

• Pantalla: 10.1″ HD capacitiva táctil (1280×800) con efecto Ultra Phosphor 3.0

• Escala vertical: ~500 μV/div a 10 V/div (varía con sonda)

• Resolución vertical: 8 bits

• Modos de disparo: Borde, ancho de pulso, runt, vídeo, código, entre otros

• Decodificación de protocolos (incluidos): RS232/UART, I2C, SPI (opcional con licencias adicionales)

• Analizador lógico: Requiere sonda UT-M15 para 16 canales

• Funciones adicionales: FFT (análisis de espectro), contador de frecuencia, voltímetro digital, mediciones automáticas (hasta 54 parámetros)

• Interfaz y conectividad: USB Host, USB Device, LAN, HDMI, EXT Trig, AUX Out (cada modelo varía)

• Accesorios incluidos típicamente:

  • 4 × sondas pasivas (UT-P05 o equivalente)

  • Cable de alimentación

  • Cable USB 3.0

  • Cables BNC (incluyendo BNC-a-cocodrilo)

  • Guía de inicio rápido y manual multilenguaje

  • Informe de calibración (COC)

• Dimensiones aproximadas: ~378 × 218 × 120 mm

• Peso aproximado: ~3.8 kg

• Certificaciones: CE, UKCA, cETLus (según mercado)

Usos y aplicaciones reales

• Depuración de circuitos electrónicos mixtos (analógico + digital)

• Diseño y verificación de sistemas embebidos y microcontroladores

• Medición de formas de onda de alta velocidad y análisis de transitorios

• Análisis de protocolos de comunicación y buses seriales (UART, I2C, SPI)

• Análisis de espectro con FFT para identificar ruido, armónicos o interferencias

• Uso educativo en laboratorios de electrónica y sistemas digitales

Consideraciones importantes

• Aunque este osciloscopio tiene un ancho de banda de 200 MHz, para aplicaciones de RF por encima de ~100 MHz puede requerirse equipos con más banda.

• El analizador lógico de 16 canales requiere la sonda lógica UT-M15 (vendida por separado en algunos mercados).

• Asegúrate de utilizar sondas compensadas y calibradas para obtener mediciones precisas, especialmente en señales de alta frecuencia.
