Descripción larga

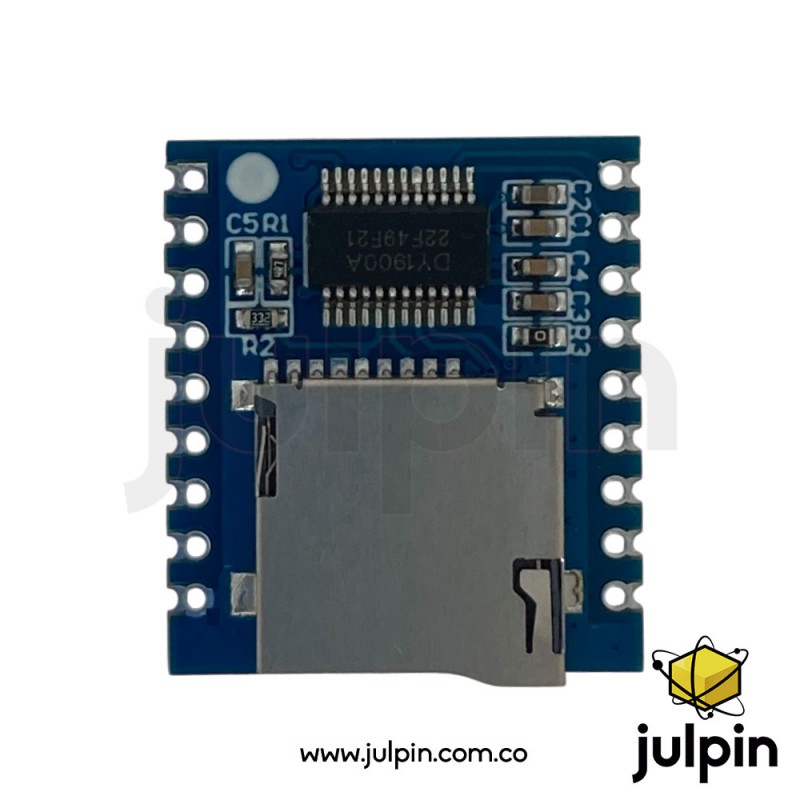

El XY-V17B Mini Serial Control MP3 Player Audio Voice Module es un módulo compacto capaz de reproducir archivos de audio almacenados en una tarjeta microSD (TF Card) usando comandos seriales TTL. Está diseñado para integrarse fácilmente en proyectos de automatización, robótica educativa e interfaces interactivas que requieren reproducción de voz o sonidos.
Este módulo incluye un decodificador de audio digital integrado compatible con formatos populares como MP3, y su salida puede conectarse directamente a un altavoz pequeño. La comunicación serial permite controlar la reproducción (reproducir, pausar, siguiente, anterior, volumen, etc.) desde microcontroladores como Arduino, ESP32, ESP8266 y Raspberry Pi.
El módulo XY-V17B es ideal para aplicaciones donde se necesite audio con bajo consumo, simplicidad de integración y control mediante software.
Características técnicas
- Voltaje de alimentación: 3.2 V a 5.5 V DC
- Consumo típico: < 50 mA (según volumen y altavoz)
- Formatos de audio compatibles: MP3, WAV
- Soporte de almacenamiento: Tarjeta microSD / TF de 32GB
- Capacidad de tarjeta recomendada: hasta 32 GB (FAT16/FAT32)
- Interfaz de control: Serial TTL UART
- Velocidad serial típica: 9600 bps
- Salida de audio: Estéreo o Mono (dependiendo de versión)
- Impedancia de salida: soporta altavoces de 4–8 Ω
- Control de funciones por comandos seriales:
- Reproducir, pausa, detener.
- Siguiente y anterior pista.
- Control de volumen.

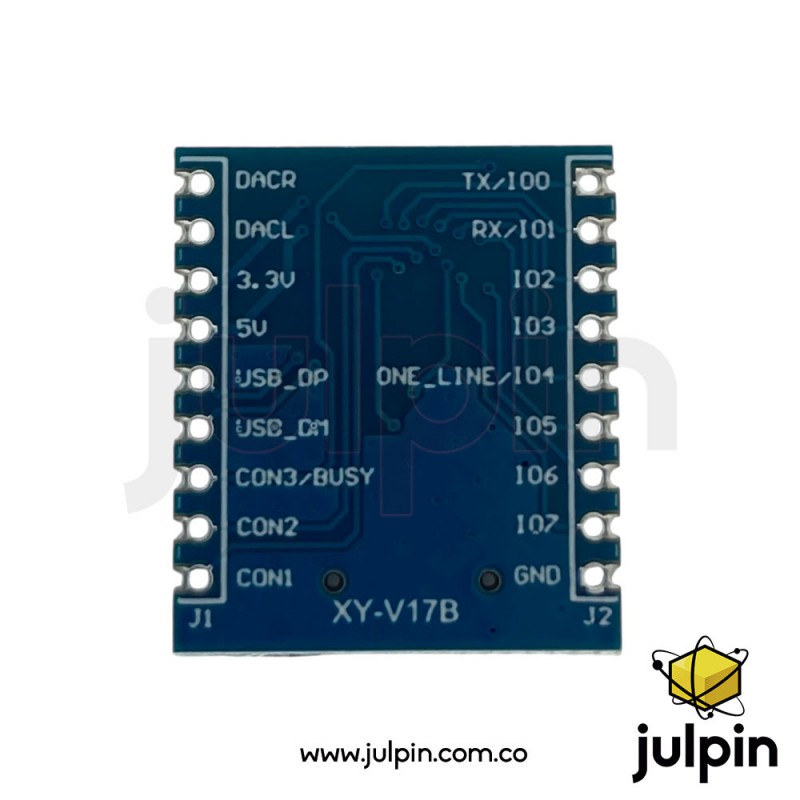

- Pines de conexión:
- VCC (alimentación)
- GND (tierra)
- TX (salida serial del módulo)
- RX (entrada serial del módulo)
- SPK1 / SPK2 (salida hacia altavoz)
- Estado de reproducción: indicación LED (según versión del módulo)
- Tamaño compacto: idealpara intergrar en proyectos portátiles.
- Soporta frecuencias de muestreo (kHz): 8/11.025/12/16/22.05/24/32/44.1/48.
- Salida DAC de 24 bits, rango dinámico de 90 dB y relación señal/ruido de 85 dB.
- Tiene una selección máxima de 65535 pistas y una velocidad de transmisión de 9600 baudios.
- Admite la función de disparo de E/S. 8 pistas se activan individualmente mediante 8 puertos E/S o 255 pistas se activan mediante 8 puertos E/S.
- Admite el control de puerto serie de bus único de una línea para controlar la reproducción, pausa, selección de música y funciones de subir o bajar volumen.
- Admite tres configuraciones de E/S para la selección de modo.
Usos y aplicaciones reales
- Robots con voz hablada
- Sistemas de aviso de sonido en automatización
- Juguetes electrónicos con mensajes de audio
- Dispositivos domóticos con feedback sonoro
- Proyectos de robótica educativa con audio interactivo
- Proyectos STEAM con respuesta de voz
- Alarmas programables con audio
- Prácticas de control serial en educación
Consideraciones importantes
- El módulo requiere tarjeta microSD formateada en FAT16/FAT32 y los archivos deben estar organizados correctamente.
- Se recomienda usar altavoces de impedancia 4–8 Ω y potencia adecuada para evitar distorsión.
- Para usarlo con Arduino UNO/Raspberry Pi, puede ser necesario ajustar niveles de lógica si el módulo se alimenta a 3.3 V.
- La comunicación serial requiere biblioteca o manejo de UART para el control de comandos desde el microcontrolador.
