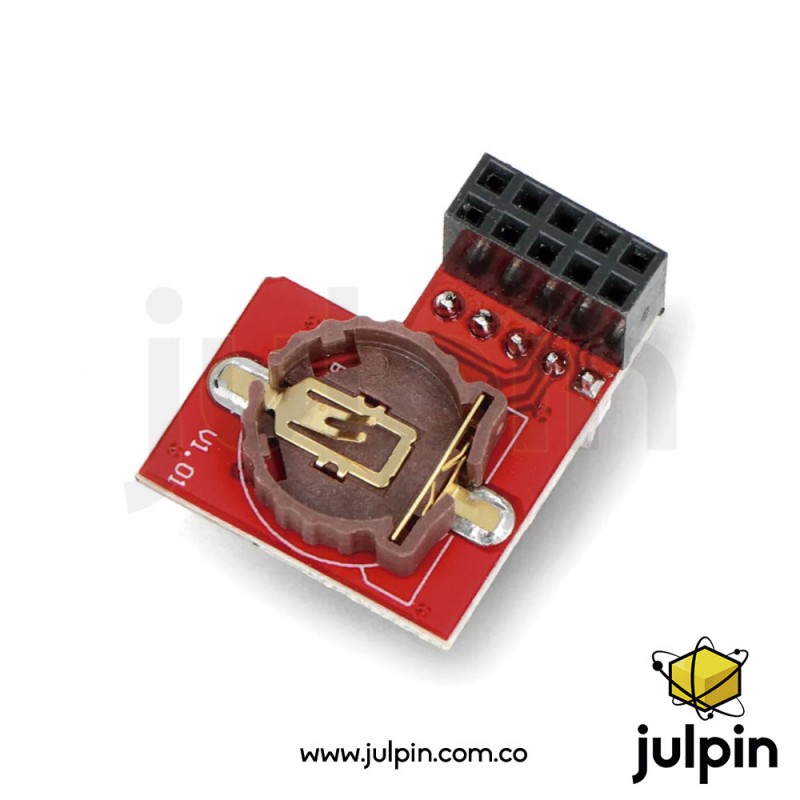

Módulo de reloj en tiempo real RTC I2C DS1307 con memoria EEPROM AT24C32

YXC010

Nuevo

Módulo RTC basado en el circuito integrado DS1307 con interfaz I2C, batería de respaldo y memoria EEPROM AT24C32 integrada. Permite mantener fecha y hora incluso cuando se interrumpe la alimentación principal.

48.000 $
Cantidad

Comprar por WhatsApp

Descripción larga

El módulo RTC DS1307 es un módulo de reloj en tiempo real (Real Time Clock) diseñado para proporcionar información precisa de fecha y hora a sistemas basados en microcontroladores como Arduino, ESP32, ESP8266, Raspberry Pi y otros dispositivos compatibles con comunicación I2C.

El módulo utiliza el circuito integrado DS1307 de Maxim Integrated (actualmente Analog Devices), que permite mantener el conteo de segundos, minutos, horas, día de la semana, fecha, mes y año, incluyendo la corrección automática para meses con diferente cantidad de días y años bisiestos.

La mayoría de los módulos comerciales DS1307 incorporan además una memoria EEPROM serial AT24C32 conectada al mismo bus I2C, permitiendo almacenar datos de configuración o variables persistentes.

Cuando la alimentación principal es desconectada, el reloj continúa funcionando gracias a una batería de respaldo tipo CR2032 instalada en el módulo.




Características técnicas

Circuito principal

Característica Especificación
Circuito RTC DS1307
Fabricante del RTC Maxim Integrated / Analog Devices
Tipo de reloj Real Time Clock (RTC)
Interfaz de comunicación I²C
Modo de comunicación Maestro/Esclavo
Encapsulado del IC DIP-8 o SOIC-8 (según fabricante del módulo)

Fuente: Datasheet oficial DS1307.

⏰ Funciones de tiempo

Parámetro Especificación
Segundos 00 a 59
Minutos 00 a 59
Horas Formato 12 h o 24 h
Día de la semana 1 a 7
Fecha 1 a 31
Mes 1 a 12
Año 00 a 99
Corrección automática de meses Sí
Corrección automática de años bisiestos Sí

Fuente: Datasheet oficial DS1307.

Alimentación

Parámetro Especificación
Voltaje principal de operación 4.5V a 5.5V DC
Voltaje típico 5V DC
Alimentación de respaldo Batería de litio
Tipo de batería utilizada en módulos comerciales CR2032
Conmutación automática a batería Sí

Fuente: Datasheet oficial DS1307.

Comunicación I2C

Parámetro Especificación
Protocolo I²C
Dirección I2C DS1307 0x68
Velocidad máxima I²C 100 kHz
Líneas de comunicación SDA y SCL

Fuente: Datasheet oficial DS1307.

Memoria EEPROM integrada en el módulo

Parámetro Especificación
Circuito EEPROM AT24C32
Capacidad 32 Kbit
Capacidad equivalente 4 KB
Interfaz I²C
Dirección I2C típica 0x50

Fuente: Datasheets oficiales AT24C32 y documentación técnica de módulos DS1307.

Oscilador

Parámetro Especificación
Tipo de cristal Cuarzo externo
Frecuencia del cristal 32.768 kHz
Oscilador incluido en módulo Sí

Fuente: Datasheet oficial DS1307.

Conexiones típicas del módulo

Pin Función
VCC Alimentación positiva
GND Tierra
SDA Datos I²C
SCL Reloj I²C
SQW Salida de onda cuadrada
DS No siempre presente en todos los módulos

La disposición física puede variar según el fabricante del módulo.

Salida de onda cuadrada

Parámetro Especificación
Salida SQW/OUT Disponible
Frecuencias programables 1 Hz
4.096 kHz
8.192 kHz
32.768 kHz

Fuente: Datasheet oficial DS1307.

Condiciones ambientales del DS1307

Parámetro Especificación
Temperatura de operación 0°C a +70°C
Temperatura de almacenamiento -55°C a +125°C

Fuente: Datasheet oficial DS1307.

Características físicas típicas del módulo

Característica Especificación
Longitud aproximada 27 mm
Ancho aproximado 28 mm
Batería incluida Depende del fabricante
Soporte para batería CR2032 Sí

Las dimensiones pueden variar ligeramente según el fabricante del módulo.

Usos y aplicaciones reales

  • Proyectos Arduino
  • Sistemas de registro de datos (Data Logger)
  • Estaciones meteorológicas
  • Sistemas de control de asistencia
  • Domótica
  • Automatización industrial
  • Temporizadores programables
  • Relojes digitales
  • Sistemas IoT
  • Equipos de monitoreo ambiental
  • Proyectos educativos STEAM y Robótica Educativa

Consideraciones importantes

  • El DS1307 trabaja exclusivamente con alimentación de 5V según especificaciones oficiales.
  • La precisión del reloj depende directamente de la calidad del cristal de 32.768 kHz utilizado en el módulo.
  • El DS1307 no incorpora compensación automática de temperatura.
  • Muchos módulos comerciales incluyen memoria EEPROM AT24C32, pero esta característica depende del fabricante del módulo.
  • La batería CR2032 permite mantener la fecha y hora cuando se pierde la alimentación principal.
  • La dirección I2C del DS1307 es fija (0x68).
