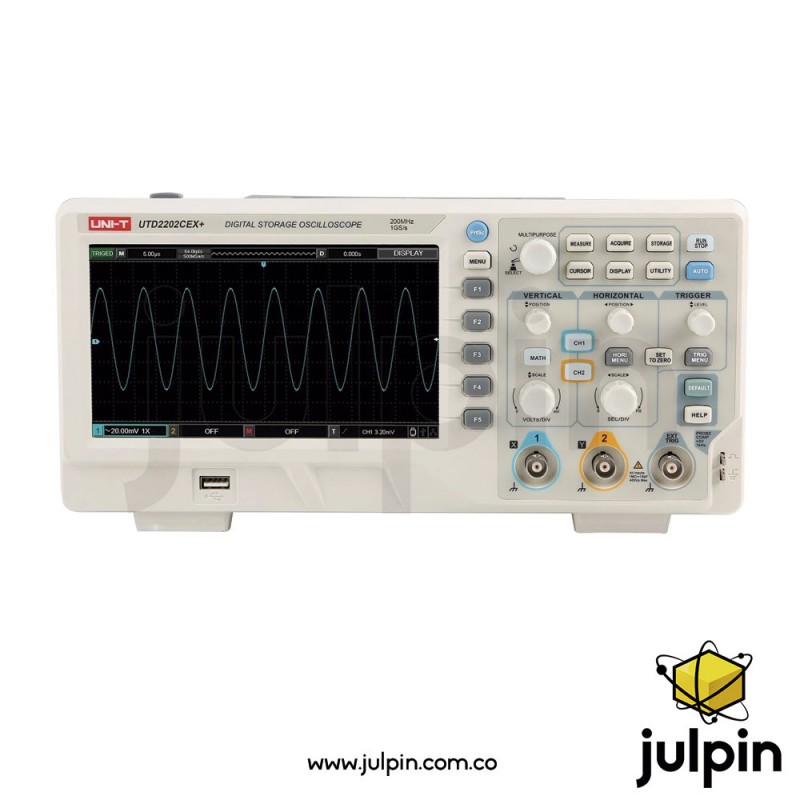

Osciloscopio de almacenamiento digital UNI-T UTD2202CEX+

UTD2202CEX+

Nuevo

Osciloscopio digital de almacenamiento UNI-T UTD2202CEX+ con ancho de banda de 200 MHz, 2 canales analógicos, muestreo de 1 GSa/s, pantalla TFT LCD de 7″ y 34 funciones automáticas de medición para diagnóstico y pruebas electrónicas precisas.

Cantidad

Comprar por WhatsApp

Descripción

El osciloscopio digital UNI-T UTD2202CEX+ es una herramienta de medición y análisis eléctrico diseñada para aplicaciones en laboratorios, mantenimiento técnico, reparación de equipos y educación. Cuenta con dos canales analógicos y un ancho de banda de 200 MHz, lo que permite observar y analizar señales de frecuencia relativamente alta con claridad.

Este modelo ofrece una tasa de muestreo de 1 GSa/s por canal, una profundidad de memoria de 64 kpts y una tasa de captura de forma de onda de más de 5,000 wfms/s, lo que garantiza una buena fidelidad y rapidez en la adquisición de señales. La pantalla LCD a color de 7 pulgadas permite visualizar formas de onda con buena definición y gestionar fácilmente ajustes de escala y disparo.

Incluye 34 funciones automáticas de medición, múltiples modos de disparo (como Edge, ancho de pulso, pendiente y video), opción de modo XY (Lissajous) para comparar fases, análisis FFT de señales y funciones matemáticas básicas para facilitar el análisis.




Características técnicas

  • Marca / Modelo: UNI-T UTD2202CEX+

  • Tipo: Osciloscopio de almacenamiento digital (DSO)

  • Ancho de banda: 200 MHz

  • Canales: 2 analógicos

  • Tasa de muestreo (real): 1 GSa/s por canal

  • Profundidad de memoria: 64 kpts

  • Tasa de captura de forma de onda: ≥ 5,000 wfms/s

  • Resolución vertical: 8 bits

  • Escala vertical: 1 mV/div – 20 V/div

  • Escala de base de tiempo: 2 ns/div – 50 s/div

  • Tiempo de subida: ≤ 1.8 ns

  • Pantalla: 7″ TFT LCD a color (800 × 480)

  • Funciones de disparo: Edge, Pulse Width, Alternate, Slope, Video

  • Mediciones automáticas: 34 parámetros (incluye frecuencia, amplitud, RMS, etc.)

  • Modos de visualización: Y-T, X-Y (Lissajous)

  • Análisis FFT: Sí

  • Interfaces: USB (para impresión, almacenamiento y control)

  • Idiomas de menú: Multi-lenguaje (hasta 9 idiomas)

  • Impedancia de entrada: ≈1 MΩ, ~18 pF

  • Métodos de almacenamiento: Setup, wave, bitmap

  • Certificaciones: CE, cETLus, RoHS, UKCA

  • Dimensiones aproximadas: ~336 × 164 × 108 mm

  • Peso: ~2.72 kg (6 lbs)

Usos y aplicaciones reales

  • Diagnóstico y pruebas de circuitos electrónicos en talleres y laboratorios.

  • Mantenimiento y reparación de equipos eléctricos y sistemas electrónicos.

  • Educación técnica y formación en electrónica.

  • Análisis de señales analógicas y transitorios.

  • Verificación de señales digitales y triggers complejos.

Consideraciones importantes

  • Aunque el ancho de banda de 200 MHz es adecuado para la mayoría de proyectos electrónicos y señales de audio/frecuencia media, para señales de RF de muy alta frecuencia puede requerirse un osciloscopio con mayor banda.

  • Alguna funcionalidad puede requerir software o cables adicionales para control remoto o almacenamiento USB.
