Osciloscopio de señal mixta MSO2304X (300 MHz, 4 + 16 canales)

Descripción

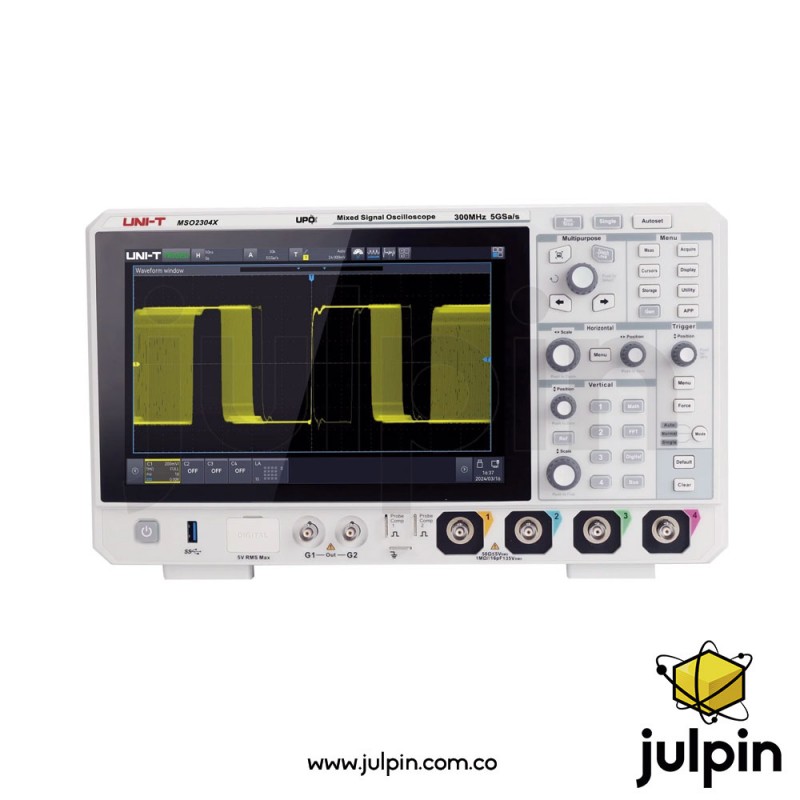

El oscilloscope de señal mixta UNI-T MSO2304X es un instrumento de medición profesional y versátil de la serie MSO2000X, diseñado para capturar y analizar con precisión señales analógicas y digitales simultáneamente. Con un ancho de banda analógico de 300 MHz, tasa de muestreo de hasta 5 GSa/s por canal y 100 Mpts de memoria profunda, este osciloscopio es ideal para depurar circuitos, diagnosticar fallas y verificar sistemas de alta velocidad.

Además, el MSO2304X incorpora un analizador lógico de 16 canales (requiere sonda lógica opcional), capacidades de decodificación de protocolos integrados como UART, I²C y SPI, y puede ampliarse con opciones para CAN, CAN-FD, FlexRay, SENT y audio. Su pantalla capacitiva multitáctil HD de 10.1″ (1280×800) con tecnología Ultra Phosphor 3.0 facilita la visualización de formas de onda complejas con color y claridad.

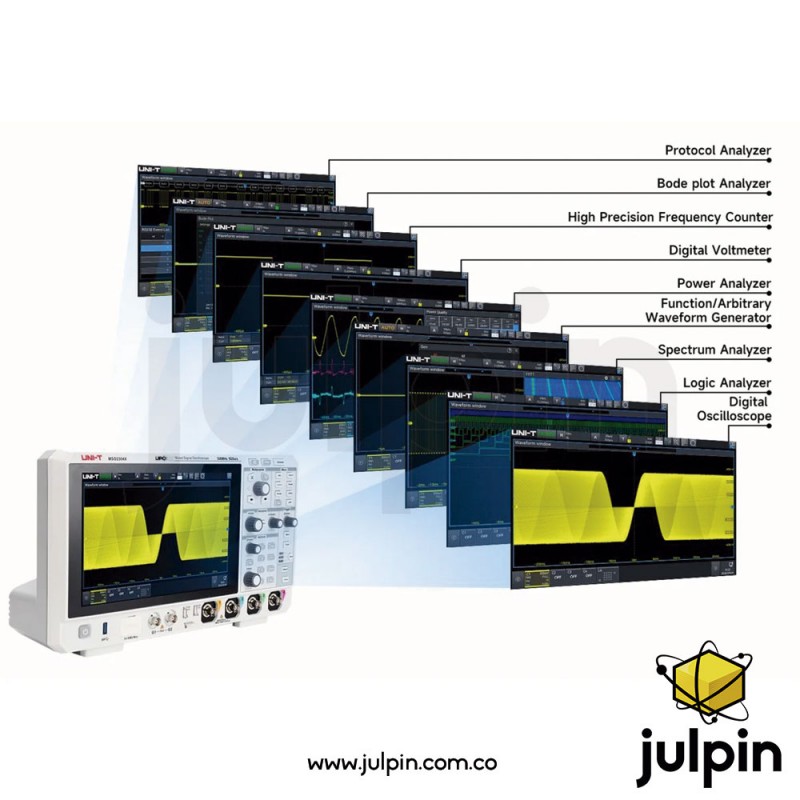

Este equipo también ofrece funciones integradas tipo “9-en-1”, incluyendo osciloscopio, analizador lógico, analizador de espectro (FFT), generador/arbitrario de funciones (opcional), voltímetro digital, contador de frecuencia y más, para ofrecer una solución completa en diagnóstico y prueba.

Características técnicas

• Marca / Modelo: UNI-T MSO2304X

• Tipo: Osciloscopio de señal mixta digital (Mixed Signal Oscilloscope – MSO)

• Ancho de banda analógico: 300 MHz

• Canales analógicos: 4

• Canales digitales: 16 (analizador lógico)

• Tasa de muestreo (analógico): Hasta 5 GSa/s

• Tasa de muestreo (digital): Hasta 1.25 GSa/s

• Profundidad de memoria: 100 Mpts

• Tasa de captura de formas de onda: Hasta 2,000,000 wfms/s en modo secuencia

• Resolución vertical: 8 bits (ampliable con ERES)

• Pantalla: 10.1″ capacitiva táctil HD (1280×800) con Ultra Phosphor 3.0 (256 niveles de gris)

• Generador de funciones/arbitrary: Dual canal 50 MHz (opcional)

• Funciones integradas (9-en-1):

  • Osciloscopio digital

  • Analizador lógico

  • Analizador de espectro (FFT 4 Mpts)

  • Voltímetro digital (DVM)

  • Contador de frecuencia

  • Analizador de protocolos

  • Analizador Bode (Bode Plot)

  • Generador de funciones (opcional)

  • Analizador de potencia (opcional)

• Protocolos incluidos: RS232/UART, I²C, SPI (con decodificación integrada)

• Protocolos opcionales: CAN, CAN-FD, LIN, FlexRay, AUDIO, SENT (licencias adicionales)

• Triggers disponibles: Borde, ancho de pulso, ramp, runt, retardo, duración, timeout, setup & hold, patrón de código, etc.

• Conectividad: USB 3.0 Host/Device, LAN (LXI), HDMI, EXT Trig, AUX Out, Gen Out

• Registro de formas de onda: Hasta 125,000 cuadros de forma de onda en tiempo real con exportación vía USB

• Dimensiones: ~378 × 218 × 120 mm

• Peso aproximado: ~3.9 kg

• Accesorios incluidos:

  • 4 × sondas pasivas (UT-P06)

  • Cable USB 3.0

  • Cable BNC-BNC

  • Cable BNC-cocodrilo

  • Cable de alimentación

  • Guía de inicio rápido y manual multilenguaje

  • Informe de calibración (Certificate of Calibration)

  • Garantía estándar de 3 años

Usos y aplicaciones reales

• Depuración de circuitos mixtos (analógico + digital) — ideal para placas con microcontroladores y comunicación híbrida.

• Desarrollo y test de sistemas embebidos gracias al analizador lógico de 16 canales.

• Análisis de protocolos de comunicación (UART, I²C, SPI, y con opciones CAN, FlexRay).

• Medición y depuración de señales de alta frecuencia en electrónica de potencia y RF básica.

• Análisis de espectro y ruido con FFT mejorado.

• Educación técnica avanzada y laboratorios de ingeniería.

Consideraciones importantes

• Aunque su ancho de banda de 300 MHz es robusto para muchas aplicaciones de electrónica, para sistemas RF mucho más altos que 300 MHz puede requerirse un osciloscopio con banda aún mayor.

• La funcionalidad completa del analizador lógico de 16 canales requiere la sonda lógica compatible (UT-M15), que en algunos casos se vende por separado.

• La decodificación de protocolos adicionales (ej. CAN-FD) puede requerir licencias o módulos opcionales.
