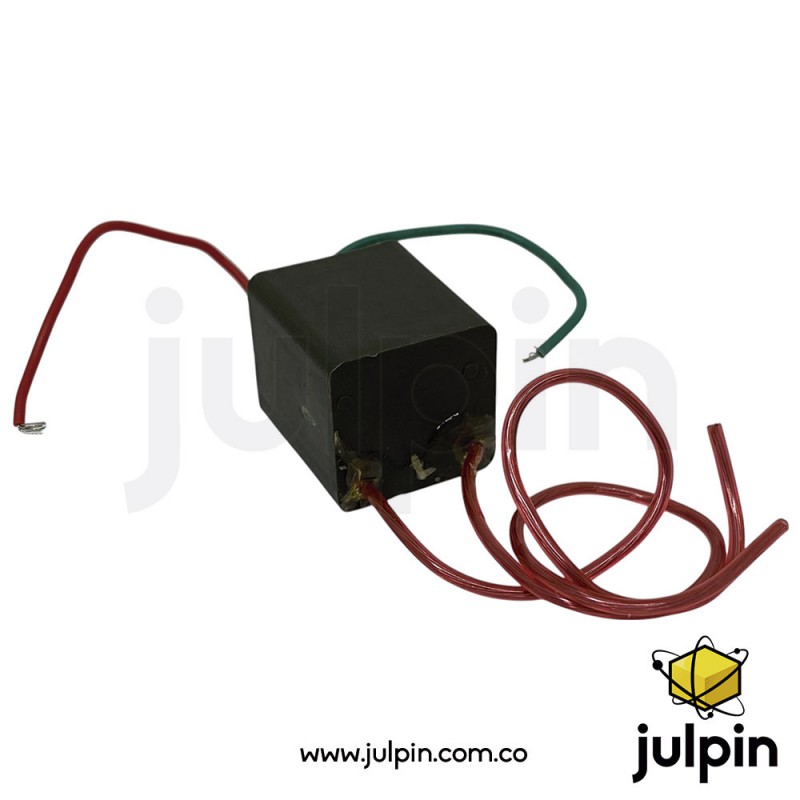

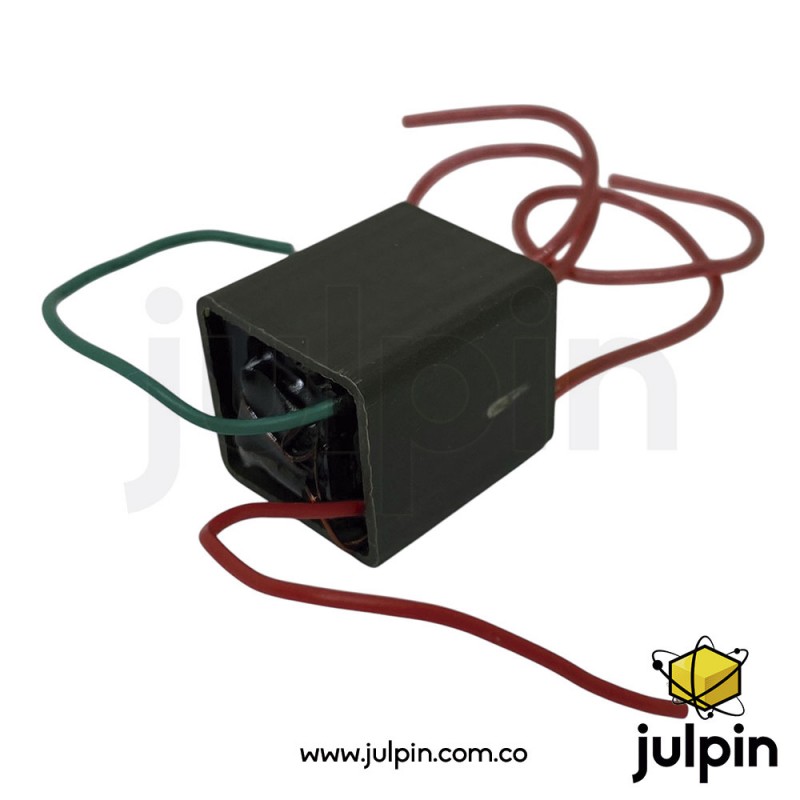

Generador de alto voltaje (20KV)

DESCRIPCIÓN:

El Generador de Alta Tensión de 20KV (High Voltage Pressure Generator) es un dispositivo capaz de convertir una fuente de baja tensión en una salida de alto voltaje. Se utiliza ampliamente en experimentos científicos, proyectos educativos y aplicaciones prácticas que requieren alta tensión, pero con una corriente limitada, lo que lo hace relativamente seguro para trabajos controlados.

Ejemplos de Usos y Aplicaciones Prácticas:

1. Demostraciones Educativas de Física:

   • Ideal para enseñar conceptos de electricidad y magnetismo, como generación de campos eléctricos, cargas estáticas y atracción electrostática.
   • Ejemplo: Crear un sencillo generador de rayos o experimentos de chispa para mostrar cómo fluye la electricidad en medios gaseosos.

2. Encendido Electrónico de Gases:

   • Usado para encender quemadores de gas, como en encendedores piezoeléctricos o experimentos de combustión controlada.
   • Ejemplo: Encender un mechero de laboratorio en aplicaciones científicas.

3. Generadores de Plasma:

   • Útil para construir pequeños generadores de plasma o experimentos con globos de plasma.
   • Ejemplo: Diseñar un dispositivo que ionice el aire para generar un efecto visual de descarga eléctrica.

4. Simulación de Equipos de Alta Tensión:

   • Puede ser empleado para simular líneas eléctricas o circuitos de alta tensión en maquetas educativas.
   • Ejemplo: Crear una maqueta que muestre el principio de funcionamiento de un transformador de alta tensión.

5. Investigación en Ingeniería Electrónica:

   • Herramienta práctica para probar componentes o estudiar cómo ciertos materiales reaccionan ante campos eléctricos intensos.
   • Ejemplo: Probar la resistencia dieléctrica de materiales como plásticos, vidrios o cerámicas.

6. Creación de Efectos Especiales:

   • Puede generar efectos visuales o sonoros, como chispas o sonidos de descargas, para proyectos creativos.
   • Ejemplo: Usarlo en proyectos de robótica o prototipos que requieran efectos de alta tecnología o simulación.

7. Proyectos de Robótica y STEM:

   • Integra el generador en kits educativos para demostrar principios básicos de electricidad de manera segura.
   • Ejemplo: Incorporarlo en un proyecto para mostrar cómo funcionan los pararrayos o las jaulas de Faraday.

Precauciones:

Aunque el generador tiene una corriente limitada, su alto voltaje puede causar molestias o pequeñas quemaduras si no se manipula adecuadamente. Es esencial:

• No tocar directamente los terminales de alta tensión.
• Utilizarlo en un entorno seguro y bajo supervisión, especialmente con estudiantes.
• Asegurarse de que el dispositivo esté aislado correctamente para evitar riesgos.

Este tipo de generadores es una excelente herramienta para proyectos educativos y experimentales, siempre que se utilice con responsabilidad.

CARACTERÍSTICAS:

• Salida de Alto Voltaje: 20.000 voltios.
• Entrada de Baja Tensión: 3.6Vdc ~ 6Vdc.
• Corriente de entreda: 1.5A.
• Corriente de salida: 0.05A.
• Potencia nóminal: 5W.
• Distancia de salto del arco de alto voltaje: 5mm.
• Tamaño: 19mm x 20mm x 18mm.
• Corriente Baja: Diseñado para ser seguro en experimentos básicos.

NOTA:

Acerca de la fuente de alimentación de entrada:

Puede utilizar una sola batería de litio de 3,7 V o dos conexiones en serie, como una batería 18650, una batería de teléfono móvil inactiva (para quitar la placa de protección, la capacidad recomendada es superior a 2000 mAh) o un paquete de baterías de níquel-cadmio/níquel-hidruro metálico, una batería de plomo-ácido de 4 V o 6 V, etc. (la batería de 6 V puede lograr el mejor efecto)

Consideraciones para el uso del módulo:

1. Debe evitar el uso del módulo o disparo de alto voltaje sin estar conectado a una carga, y la distancia apropiada del extremo de la línea de alto voltaje debe ajustarse antes del encendido, y la distancia del arco de la línea de alto voltaje es proporcional al voltaje y la capacidad de la batería utilizada

2. Al probar la distancia del arco, está estrictamente prohibido exceder la distancia máxima de salto del arco, porque la energía de alto voltaje no se puede liberar y esto dañaría el módulo

3. La potencia del módulo es alta y la disipación de calor interna no está diseñada para uso permanente, por lo que no se debe mantener la saida de alto voltaje por tiempo prolengado.

4. La forma de determinar si la capacidad de la batería puede impulsar la potencia de salida máxima es medir el voltaje de la batería cuando se tira del arco. Si es de aproximadamente 6 V, se puede emitir la potencia máxima.

5. La conexión en serie de dos secciones de la batería de litio de pequeña capacidad es de 7,2 V, y el voltaje medido ha caído a aproximadamente 4 V en el estado de tracción del arco, y cuanto menor sea la capacidad, menor será la tracción del voltaje. Por lo tanto, se recomienda utilizar baterías de litio superiores a 2000 MA, y es mejor utilizar baterías superiores a 4000 MA si las condiciones lo permiten.
