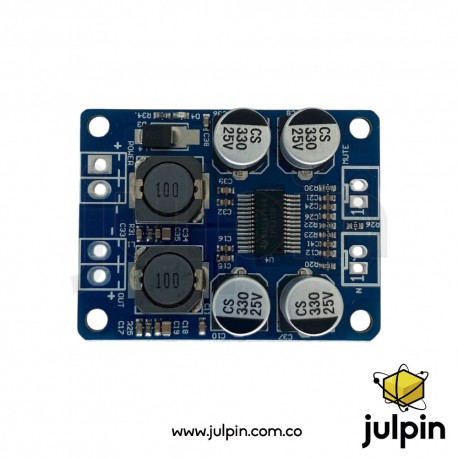

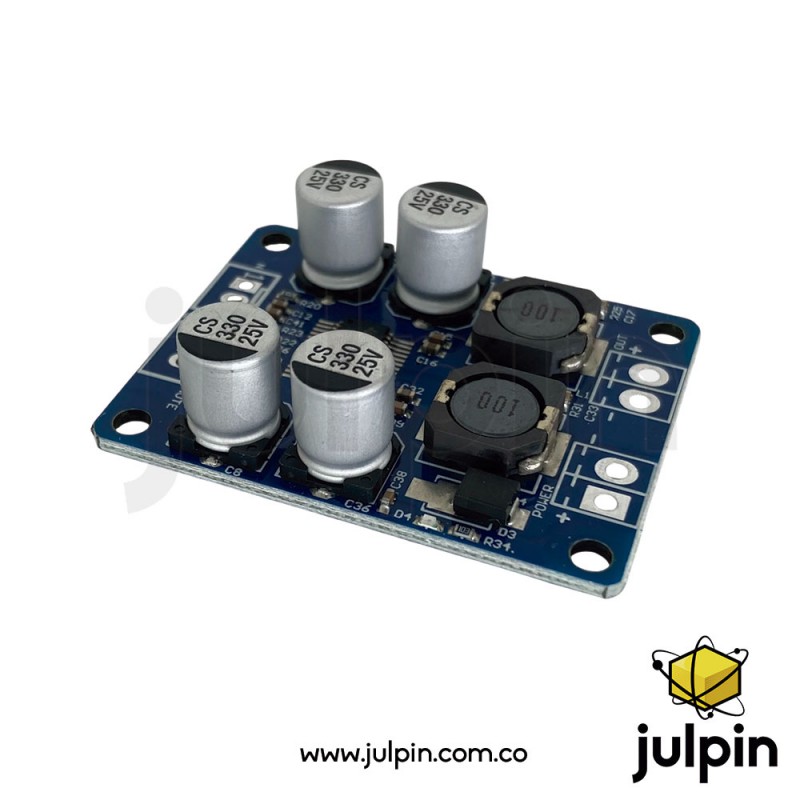

Módulo Amplificador Mono Digital PBTL TPA3118 – 30 W

DESCRIPCIÓN:

Este módulo amplificador mono digital PBTL con chip TPA3118 es una solución compacta y eficiente para amplificar señales de audio en aplicaciones como sistemas de sonido DIY, altavoces activos, proyectos de audio portátil y refuerzo de señal desde microcontroladores o reproductores de audio externos.

El módulo utiliza arquitectura Clase D, lo que permite una amplificación de alta eficiencia (> 90 %) con bajo consumo de energía y mínima generación de calor. Con un rango de alimentación DC de 8 V a 24 V, es adaptable a diferentes fuentes de alimentación, desde baterías hasta fuentes lineales o conmutadas. Puede entregar hasta 30 W de potencia de salida en un solo canal (mono) cuando se alimenta con voltajes altos dentro de su rango y se conecta a un altavoz de impedancia adecuada.

Está diseñado para integrarse fácilmente con señales de audio analógicas (desde reproductores de audio, DACs o microcontroladores) y es compatible con altavoces de 4 Ω a 8 Ω, siendo 8 Ω lo recomendado para mejor rendimiento.

Características técnicas

• Chip de amplificador: TPA3118

• Tipo de amplificación: Clase D (PBTL mono)

• Restaurante de salida de potencia: 30 W (mono) bajo condiciones óptimas de alimentación.

• Voltaje de alimentación: DC 8 V a 24 V

• Corriente de entrada mínima recomendada: ~3 A-4 A

• Impedancia de altavoz aplicable: 4 Ω – 8 Ω

• Rango de frecuencia típico: 35 Hz – 88 kHz

• Eficiencia de conversión: > 90 %

• Protección integrada: sobre-voltaje, bajo-voltaje, sobrecorriente y térmica (según diseño del módulo)

• Dimensiones aproximadas: 46.1 × 35.2 × 12 mm

• Peso aproximado: ~12–15 g

Usos y aplicaciones reales

• Sistema de sonido DIY / Hi-Fi casero

• Amplificación de reproductores de audio externos

• Altavoces portátiles alimentados por 12 V / 24 V

• Refuerzo de señal de audio en robots o dispositivos interactivos

• Proyectos de electrónica y audio educativa

• Integración con módulos Bluetooth o MP3 para altavoces activos

• Integración en muebles de audio o equipos multimedia

Consideraciones importantes

• Este módulo requiere una fuente de alimentación estable dentro de su rango.

• Con altavoces de baja impedancia (~4 Ω) y voltaje superior (20–24 V), puede entregar cercano a 60 W, pero esto depende de la calidad de fuente y disipación térmica.

• La Clase D implica que el sonido amplificado es eficiente, pero puede requerir filtrado o inductores adecuados en diseños avanzados.

• No tiene control de volumen integrado — se recomienda preamplificación o control de señal antes de la entrada.

• Asegurar buena ventilación y disipación térmica mejora la confiabilidad.
