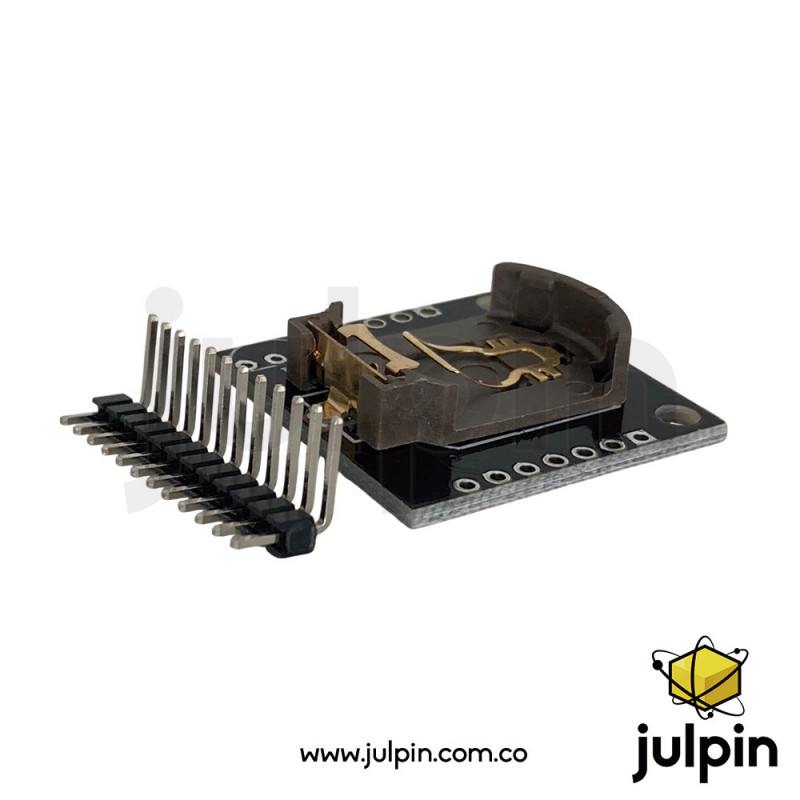

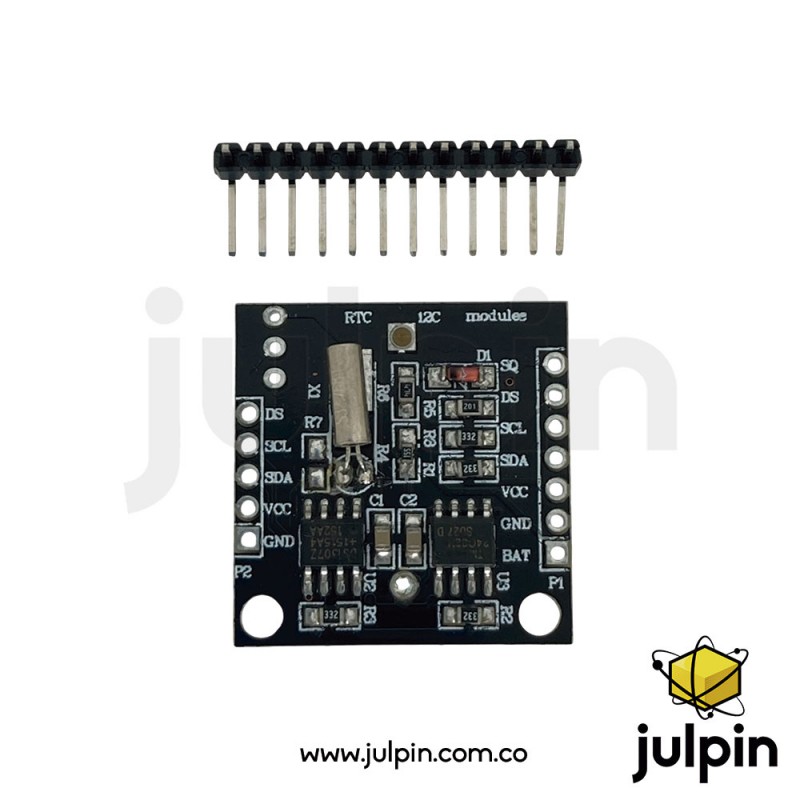

Módulo RTC Tiny I²C con Memoria 24C32 y Reloj DS1307

Descripción larga

El Tiny RTC I2C 24C32 Memory DS1307 Clock Module es un módulo de reloj en tiempo real (RTC) diseñado para proporcionar fecha y hora precisas en sistemas embebidos, incluso cuando el dispositivo principal está apagado. Incorpora el chip DS1307, un reloj en tiempo real altamente confiable que mantiene el tiempo durante largos periodos gracias a su batería de respaldo (célula de litio CR2032 o similar).

Además del RTC, el módulo incluye una memoria EEPROM I²C 24C32, que ofrece 32 kbits (4 kB) de almacenamiento no volátil, útil para guardar configuraciones, calibraciones o historiales sencillos. La comunicación I²C permite conectar fácilmente el módulo a microcontroladores como Arduino, ESP32, ESP8266 o Raspberry Pi.

Ideal para aplicaciones como relojes digitales, registros de eventos, dataloggers, sistemas de automatización, domótica y cualquier proyecto que requiera una referencia temporal estable sin depender de internet o un reloj del sistema operativo.

Características técnicas

• Controlador de tiempo: DS1307 RTC (Real Time Clock)

• Batería de respaldo recomendada: CR2032 (no siempre incluida)

• Memoria añadida: EEPROM I²C 24C32 (32 kbits / 4 kB)

• Interfaz de comunicaciones: I²C (SDA, SCL)

• Dirección I²C típicas:

  • DS1307: 0x68

  • 24C32 EEPROM: 0x50

• Rango de voltaje:

  • 4.5 V a 5.5 V DC (típico 5 V)

• Batería de respaldo: mantiene el tiempo cuando no hay alimentación principal

• Formato: pequeño módulo PCB con pines macho para protoboard

• Consumo: muy bajo en modo RTC

• Salida de reloj: 1 Hz (generalmente disponible en algunos modelos)

• Cuarzo externo: oscilador de 32.768 Hz para el reloj RTC

Usos y aplicaciones reales

• Relojes digitales con fecha y hora en tiempo real

• Registro de eventos con timestamp

• Dataloggers que requieren marca de tiempo

• Automatización y domótica con horarios predefinidos

• Sistemas embebidos que requieren hora persistente

• Robótica educativa con programación basada en tiempo

• Aplicaciones de laboratorio y medición que requieren timestamp

• Proyectos Arduino y Raspberry Pi con tareas basadas en tiempo

Consideraciones importantes

• El módulo DS1307 requiere una batería de respaldo para mantener la hora cuando la alimentación principal no está presente.

• La precisión del reloj depende de la calidad del cristal (32.768 Hz).

• El DS1307 no corrige automáticamente la deriva de tiempo con GNSS o internet; para aplicaciones de alta precisión se suele usar DS3231.

• La memoria 24C32 se usa para almacenamiento adicional, no para funciones del reloj por defecto, y requiere control I²C independiente.

• Asegúrate de conectar el módulo a la misma referencia de tierra (GND) del controlador para evitar lecturas incorrectas.
