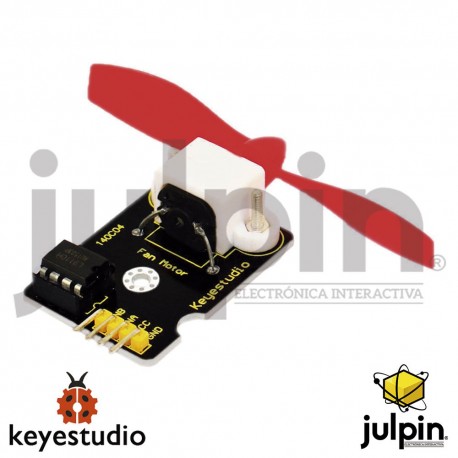

DESCRIPCIÓN

El módulo de control del ventilador del keyestudio L9110 incorpora el chip del control del motor L9110. Puede controlar la dirección de la rotación del motor, por lo tanto del ventilador.

El módulo se diseña con el agujero de montaje, compatible con el control del servo motor. El módulo es de alta eficacia, con el ventilador de la alta calidad, él puede soplar fácilmente hacia fuera la llama de una luz en la distancia de los 20cm. Es una parte esencial en el desarrollo de robots de lucha contra incendios.

CARACTERÍSTICAS

• Tamaño: 50 * 26 * 15 mm
• Diámetro del ventilador: 75mm
• Voltaje de trabajo: 5V

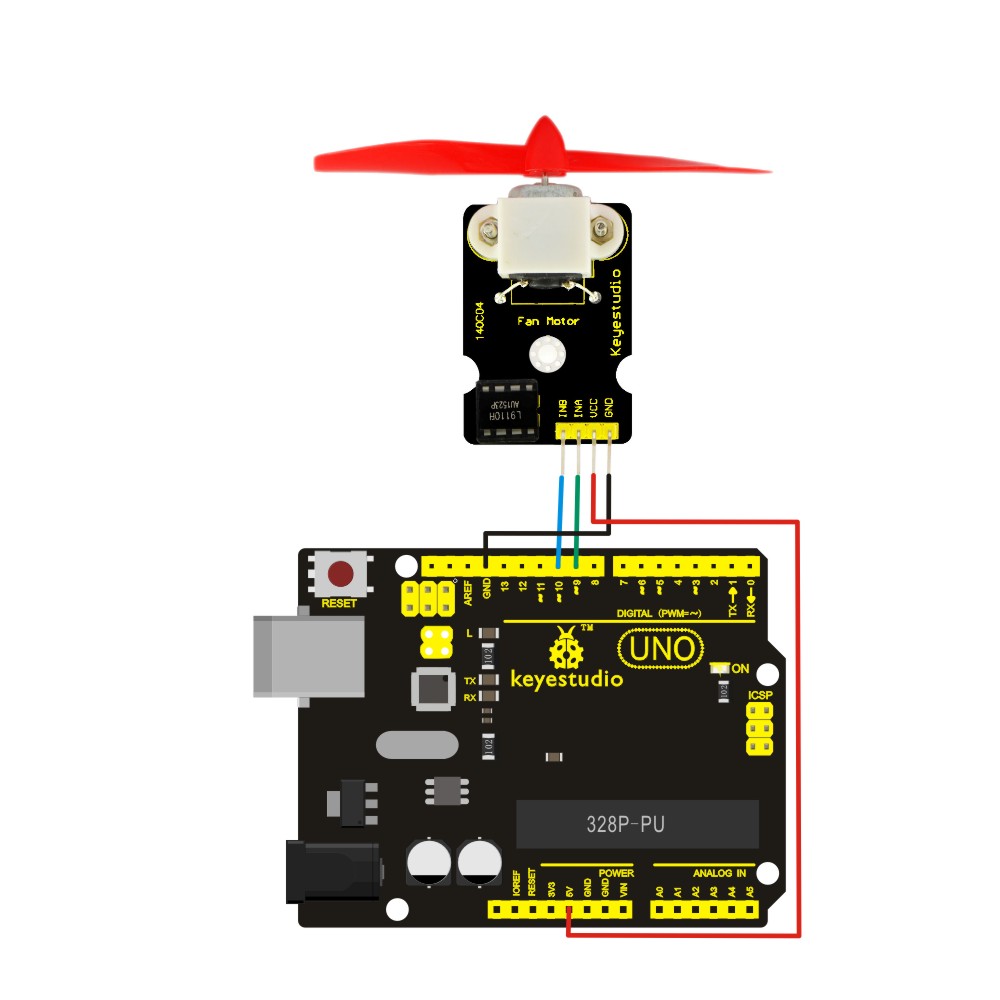

CONEXIONES DEL CIRCUITO

CÓDICO BÁSICO DE PRUEBA

int INA = 9;

int INB = 10;

void setup()

{

pinMode(INA,OUTPUT);

pinMode(INB,OUTPUT);

}

void loop()

{

analogWrite(INA, 255);

digitalWrite(INB,LOW);

delay(5000);

digitalWrite(INA,LOW);

digitalWrite(INB,LOW);

delay(200);

digitalWrite(INA,LOW);

analogWrite(INB, 255);

delay(5000);

digitalWrite(INA,LOW);

digitalWrite(INB,LOW);

delay(200);

}

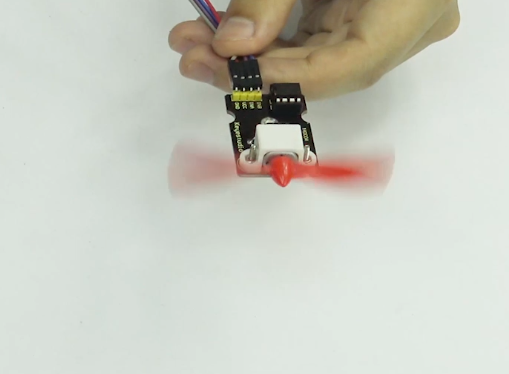

RESULTADOS

El ventilador girará en el sentido de las agujas del reloj para 5S a velocidad máxima, se detiene para 0.2S; Luego gire en sentido contrario a las agujas del reloj para 5S a velocidad máxima, para 0.2S; Luego repite el ciclo.
