DESCRIPCIÓN:

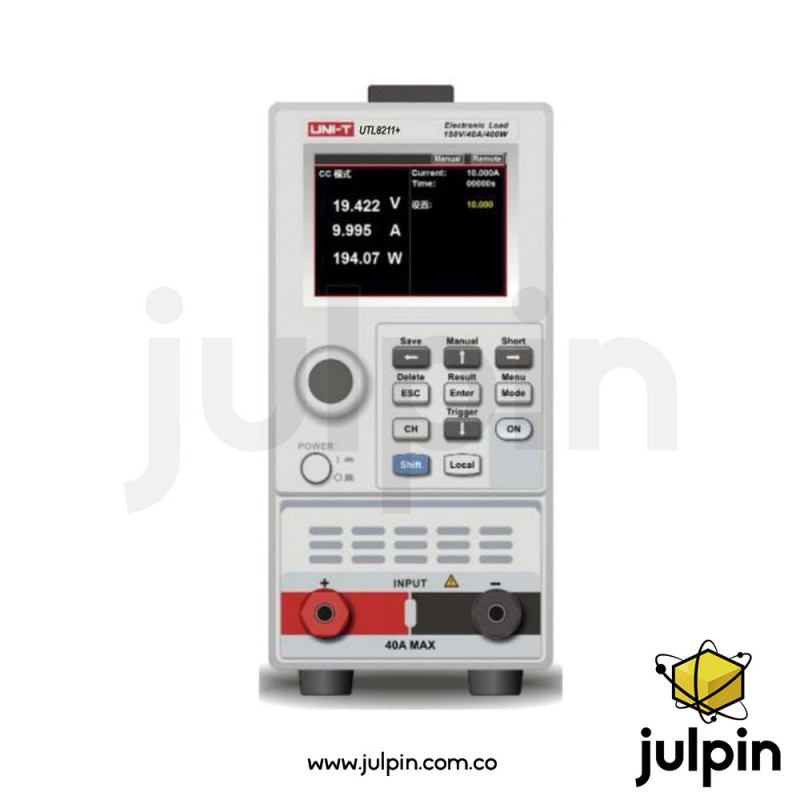

La UNI-T UTL8211+ es una carga electrónica DC programable de un solo canal perteneciente a la serie UTL8200+, diseñada para pruebas profesionales de fuentes de alimentación, baterías, convertidores DC/DC y dispositivos electrónicos de potencia.
Este equipo ofrece una capacidad máxima de 400W, soportando hasta 150V y 40A, permitiendo simular cargas eléctricas controladas con alta precisión. Incorpora una pantalla LCD TFT de 2.8 pulgadas a color y una resolución de medición de hasta 1mV / 1mA.
La UTL8211+ soporta múltiples modos de operación incluyendo corriente constante (CC), voltaje constante (CV), resistencia constante (CR), potencia constante (CP), modo dinámico, modo lista y pruebas de batería. Además, integra comunicación RS-232 compatible con protocolo SCPI para automatización y control remoto desde PC.
Su arquitectura está orientada tanto a laboratorios de investigación y desarrollo como a líneas de producción y mantenimiento electrónico industrial.
Características técnicas
Entrada y capacidad de carga
- Número de canales: 1 canal
- Voltaje máximo de entrada: 150V DC
- Corriente máxima de entrada: 40A
- Potencia máxima: 400W
Resolución y precisión
- Resolución de medición: 1mV / 1mA
- Resolución de potencia: 10mW
- ADC síncrono corriente/voltaje: 4.8MHz
Modos de operación
- Corriente constante (CC)
- Voltaje constante (CV)
- Resistencia constante (CR)
- Potencia constante (CP)
- Modo dinámico
- Modo lista (List Mode)
- Modo prueba de batería
Funciones dinámicas
- Frecuencia dinámica máxima: hasta 5kHz
- Tasa de cambio de corriente (slew rate): 0.08A/ms ~ 0.4A/μs
- Tiempo mínimo de subida: 100μs
Pantalla e interfaz
- Pantalla: LCD TFT color de 2.8 pulgadas
- Comunicación estándar: RS-232
- RS485: opcional
- Compatibilidad SCPI: sí
- Software para PC: compatible
Protecciones integradas
- Protección contra sobretensión (OVP)
- Protección contra sobrecorriente (OCP)
- Protección contra sobrepotencia (OPP)
- Protección contra sobretemperatura (OTP)
- Protección contra conexión inversa
Refrigeración y sistema
- Sistema de ventilación inteligente
- Función de memoria ante apagado
Alimentación
- Alimentación AC: 110V/220V ±10%
- Frecuencia: 50Hz/60Hz
Características físicas
- Dimensiones: 88 × 174 × 230 mm
- Peso neto: 3.42 kg
Usos y aplicaciones reales
- Prueba de fuentes de alimentación DC
- Validación de convertidores DC/DC
- Caracterización y descarga de baterías
- Ensayos de cargadores electrónicos
- Simulación de carga en líneas de producción
- Laboratorios de investigación y desarrollo
- Automatización de pruebas mediante SCPI
- Evaluación de dispositivos electrónicos de potencia
Consideraciones importantes
- Diseñada específicamente para cargas DC; no debe utilizarse directamente sobre líneas AC.
- La interfaz RS485 es opcional y depende de la configuración adquirida.
- La potencia máxima de 400W depende de las condiciones combinadas de voltaje y corriente.
- Requiere adecuada ventilación durante operación prolongada a alta potencia.
