DESCRIPCIÓN:

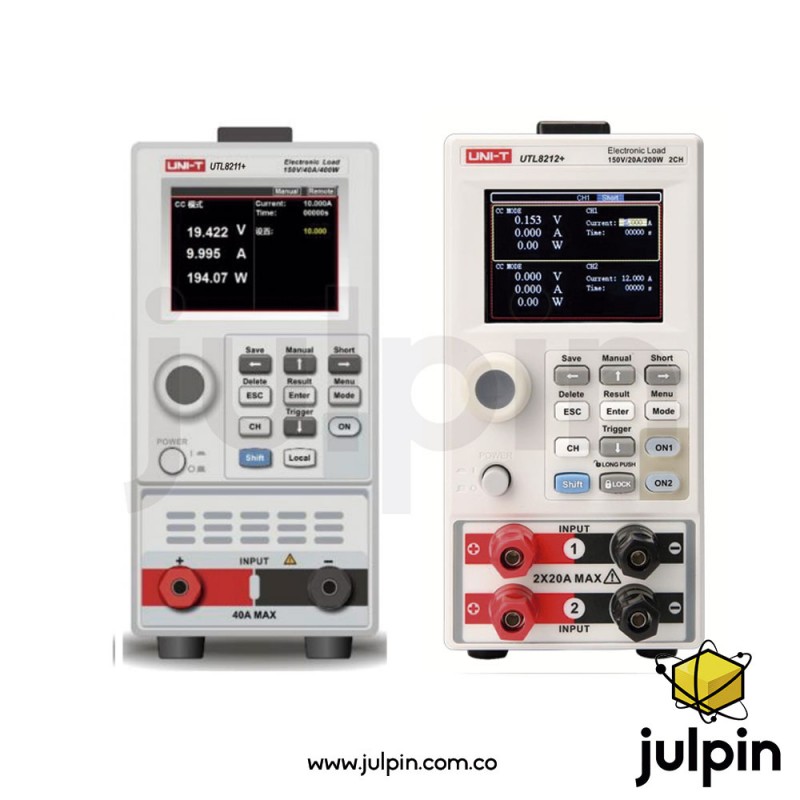

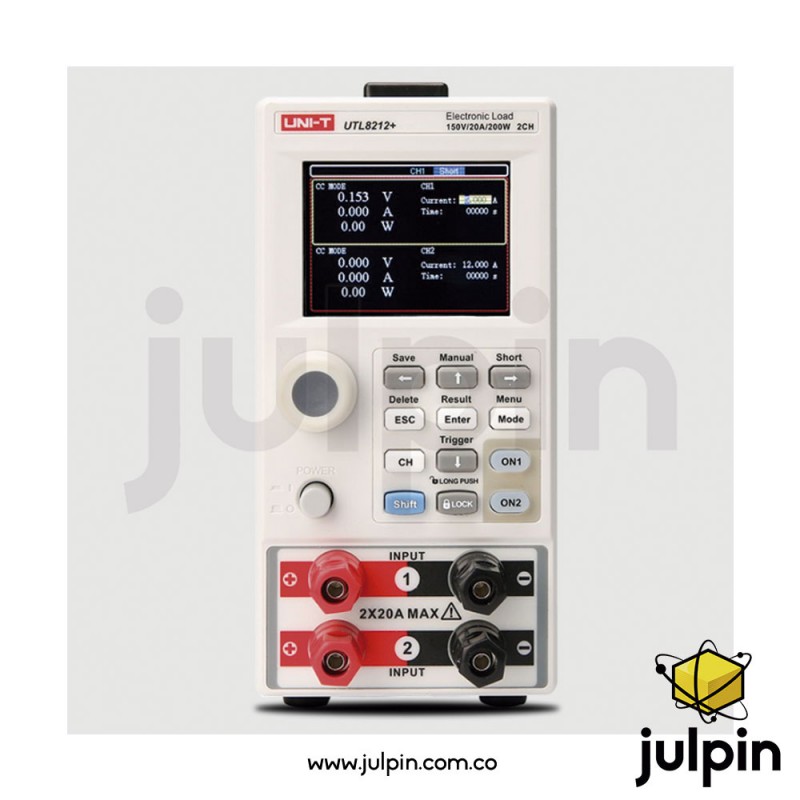

La UNI-T UTL8212+ es una carga electrónica DC programable de doble canal perteneciente a la serie UTL8200+, diseñada para pruebas de fuentes de alimentación, baterías, cargadores y dispositivos electrónicos de potencia.
Cada canal puede operar de forma independiente, permitiendo pruebas simultáneas y configuraciones avanzadas en laboratorio, producción y entornos de investigación y desarrollo. El equipo incorpora múltiples modos de funcionamiento, incluyendo corriente constante (CC), voltaje constante (CV), resistencia constante (CR) y potencia constante (CP).
Integra funciones adicionales como modo dinámico, modo lista, prueba de batería y prueba independiente de cortocircuito. También dispone de comunicación RS-232 compatible con protocolo SCPI para automatización y control remoto desde PC.
Características técnicas
Configuración general
- Número de canales: 2 canales independientes
- Potencia máxima total: 400W
- Potencia máxima por canal: 200W
- Tamaño de formato: ½ 4U
Rango eléctrico
- Voltaje de entrada por canal: 0 ~ 150V DC
- Corriente de entrada por canal: 0 ~ 20A
- Resolución de voltaje: 1mV
- Resolución de corriente: 1mA
- Resolución de potencia: 10mW
Modos de operación
- Corriente constante (CC)
- Voltaje constante (CV)
- Resistencia constante (CR)
- Potencia constante (CP)
- Modo dinámico
- Modo lista (List Mode)
- Prueba de batería
- Prueba independiente de cortocircuito
Funciones dinámicas
- Frecuencia dinámica máxima: hasta 5kHz
- Tiempo T1/T2 dinámico: 100µs ~ 3600s
- Pendiente de subida/bajada: 0.001 ~ 0.15 A/µs
- Tasa de cambio de corriente: 0.04A/ms ~ 0.2A/µs
- Velocidad de muestreo síncrona: 4.8MHz
Pantalla e interfaz
- Pantalla: LCD TFT color
- Tamaño de pantalla: 2.8 pulgadas
- Interfaz estándar: RS-232
- Interfaz opcional: RS-485
- Compatibilidad SCPI: sí
Memoria y almacenamiento
- Capacidad de almacenamiento: 60 grupos de parámetros por canal
- Total de grupos almacenables: 120 grupos
Protecciones integradas
- Protección contra sobretensión (OVP)
- Protección contra bajo voltaje (UVP/LVP)
- Protección contra sobrecorriente (OCP)
- Protección contra sobrepotencia (OPP)
- Protección contra sobretemperatura (OTP)
- Protección contra polaridad inversa
Condiciones de operación
- Temperatura de trabajo: 0°C ~ 40°C
Alimentación
- Alimentación AC: 110V ~ 220V ±10%
- Frecuencia: 50Hz / 60Hz
Características físicas
- Dimensiones: 300 × 150 × 174 mm
- Dimensiones reportadas en otra fuente técnica: 88 × 174 × 230 mm
- Peso: 4.5 kg
- Peso reportado en otra fuente técnica: 3.6 kg
Usos y aplicaciones reales
- Pruebas simultáneas de dos fuentes DC
- Descarga y caracterización de baterías
- Evaluación de cargadores electrónicos
- Pruebas de adaptadores AC/DC
- Simulación de cargas dinámicas
- Integración en sistemas ATE
- Laboratorios de investigación y desarrollo
- Control de calidad en líneas de producción electrónica
Consideraciones importantes
- Diseñada específicamente para pruebas de cargas DC.
- La interfaz RS-485 es opcional y depende de la configuración adquirida.
- Existen diferencias reportadas entre distribuidores respecto a dimensiones, peso y tamaño de pantalla; por ello se muestran únicamente como datos reportados por fuente técnica, sin asumir cuál corresponde a todas las versiones comercializadas.
- La capacidad máxima total de 400W depende de la distribución de carga entre ambos canales.
