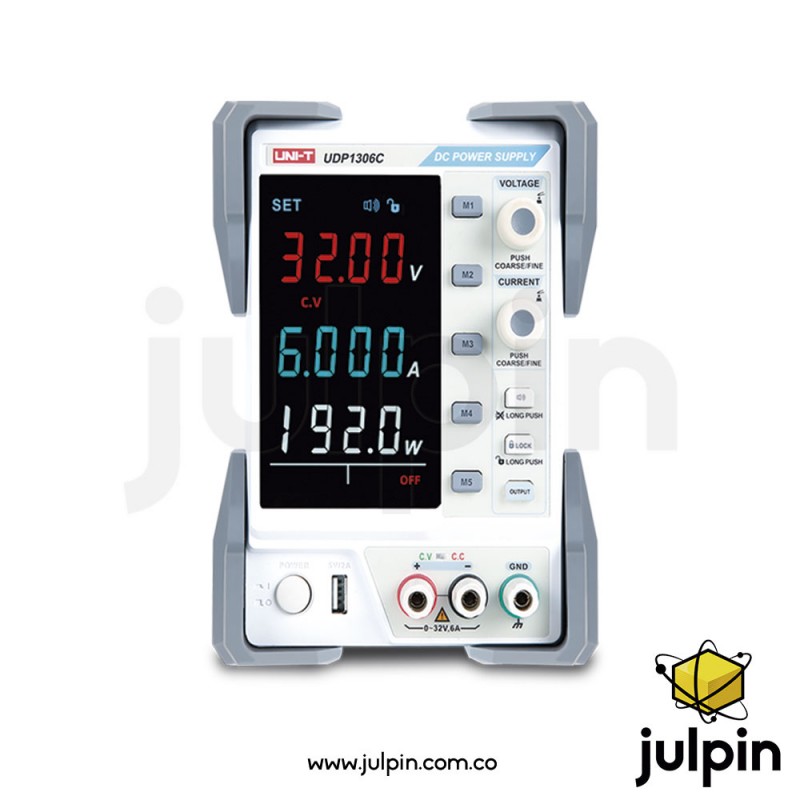

Fuente de poder regulada programable de un canal. UDP1306C

DESCRIPCIÓN:

La UNI-T UDP1306C es una fuente de alimentación de corriente continua lineal programable de un solo canal, perteneciente a la serie UDP1000. Está diseñada como una solución confiable para bancos de trabajo en electrónica, educación y desarrollo.

Este equipo ofrece una salida ajustable de hasta 32 V y 6 A, con excelente estabilidad, bajo nivel de ruido y respuesta transitoria rápida, características fundamentales en aplicaciones que requieren precisión en la alimentación de circuitos electrónicos.

Incluye modos de operación voltaje constante (CV) y corriente constante (CC), así como múltiples protecciones configurables y funciones de memoria para almacenamiento de parámetros, lo que facilita su uso en entornos de prueba repetitivos o educativos.

Características técnicas

Parámetros principales

• Marca / Modelo: UNI-T UDP1306C
• Serie: UDP1000
• Tipo: Fuente DC lineal programable
• Canales: 1 canal

Salida eléctrica

• Voltaje de salida: 0 – 32 V DC
• Corriente de salida: 0 – 6 A
• Potencia total: 192 W
• Resolución:
  • Voltaje: 10 mV
  • Corriente: 1 mA
• Precisión de ajuste:
  • Voltaje: < (0.01 % + 3 mV)
  • Corriente: ≤ (0.1 % + 3 mA)
• Ondulación y ruido: ≤ 1–2 mVrms

Modos de operación

• CV (Voltaje constante)
• CC (Corriente constante)

Cambio automático entre modos según la carga.

Protecciones integradas

• OVP: Protección contra sobrevoltaje
• OCP: Protección contra sobrecorriente
• OTP: Protección contra sobretemperatura
• SCP: Protección contra cortocircuito
• OPP: Protección contra sobrepotencia

El equipo puede desconectar automáticamente la salida en condiciones de falla.

Funciones inteligentes

• Memoria interna: hasta 5 configuraciones (M1–M5)
• Control remoto: mediante comandos SCPI
• Respuesta transitoria rápida
• Alta estabilidad y regulación de carga

Visualización

• Pantalla: LED digital
• Visualización simultánea de:
  • Voltaje
  • Corriente
  • Potencia (según versión de display)

Conectividad

• USB Device
• RS-232

Permite control desde PC y automatización de pruebas.

Alimentación

• Entrada: 100 – 240 VAC

Características físicas

• Dimensiones: aprox. 136 × 194 × 327 mm
• Peso: ≈ 9 kg

Accesorios incluidos

• Cable de alimentación
• Cable USB
• Manual de usuario

Usos y aplicaciones reales

• Laboratorios electrónicos
• Educación técnica y universitaria
• Desarrollo y prueba de circuitos electrónicos
• Pruebas de fuentes, sensores y dispositivos
• Mantenimiento electrónico e industrial básico
• Prototipado y validación de proyectos

Consideraciones importantes (oficiales)

• Es una fuente lineal, por lo que ofrece bajo ruido pero menor eficiencia que fuentes switching.
• Cuenta con 1 solo canal, no apta para pruebas multicanal simultáneas.
• Orientada a nivel básico-profesional, no a sistemas de alta potencia o multisalida.
• No incluye pantalla gráfica avanzada (solo display LED).
