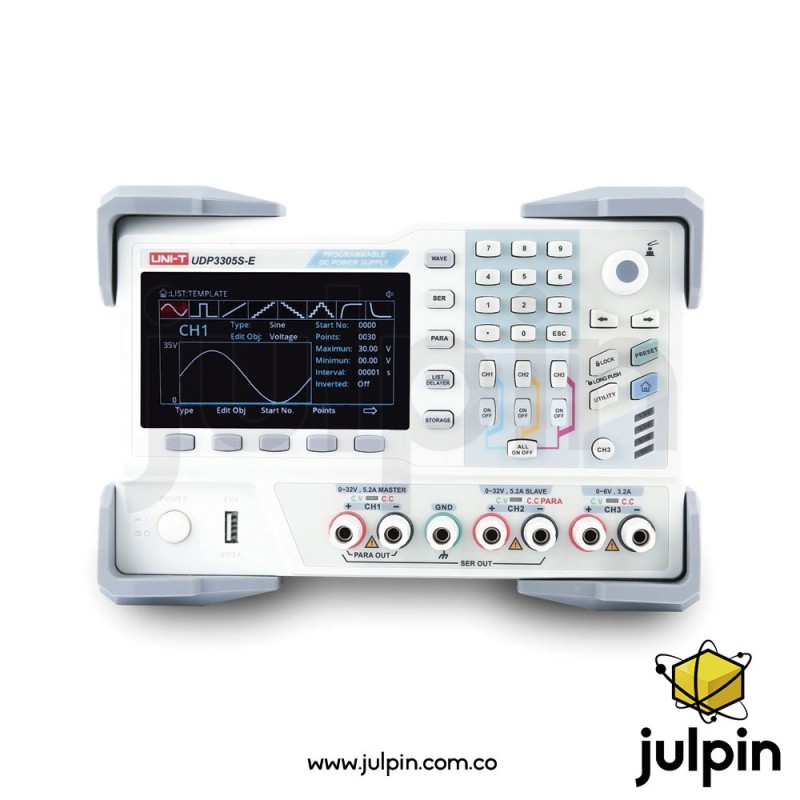

Fuente de Poder Regulada Programable UNI-T UDP3305S-E

DESCRIPCIÓN:

La UNI-T UDP3305S-E es una fuente de alimentación lineal programable multicanal de la serie UDP3000S, diseñada para aplicaciones profesionales en laboratorio, investigación y pruebas electrónicas.

Este equipo ofrece cuatro salidas independientes, incluyendo dos canales principales ajustables, un canal auxiliar variable y un canal fijo, lo que permite alimentar múltiples circuitos simultáneamente con diferentes niveles de voltaje y corriente.

Su diseño lineal garantiza bajo ruido y alta estabilidad, características esenciales para pruebas sensibles. Además, incorpora funciones avanzadas como conexión en serie/paralelo con un solo botón, interfaz gráfica en pantalla TFT y múltiples opciones de comunicación para automatización de pruebas.

Características técnicas

Parámetros generales

• Marca / Modelo: UNI-T UDP3305S-E
• Serie: UDP3000S
• Tipo: Fuente DC lineal programable
• Número de canales: 4 canales independientes

Salidas eléctricas

• Canal 1 (CH1):
  • Voltaje: 0 – 30 V
  • Corriente: 0 – 5 A
• Canal 2 (CH2):
  • Voltaje: 0 – 30 V
  • Corriente: 0 – 5 A
• Canal 3 (CH3):
  • Voltaje: 0 – 6 V
  • Corriente: 0 – 3 A
• Canal 4 (CH4):
  • Voltaje: 5 V (fijo)
  • Corriente: 2 A
• Potencia total: ≈328 W

Resolución y precisión

• Resolución:
  • Voltaje: 10 mV
  • Corriente: 1 mA
• Precisión de ajuste:
  • Voltaje: ≤ (0.3 % + 20 mV)
  • Corriente: ≤ (0.2 % + 5 mA)

Modos de operación

• CV (Voltaje constante)
• CC (Corriente constante)
• Cambio automático según la carga

Funciones avanzadas

• Conexión serie/paralelo con un botón (CH1 + CH2)
• Modo lista (List Mode) para secuencias programadas
• Monitoreo en tiempo real de voltaje y corriente
• Pantalla dividida (split screen)
• Alta estabilidad y bajo ruido (fuente lineal)

Protecciones integradas

• OVP: Sobrevoltaje
• OCP: Sobrecorriente
• OPP: Sobrepotencia
• OTP: Sobretemperatura
• SCP: Cortocircuito
• BOP: Protección de caída de voltaje

Pantalla

• Tipo: TFT LCD
• Tamaño: 4.3 pulgadas
• Visualización simultánea de múltiples parámetros

Conectividad

• USB Device
• USB Host
• RS-232
• LAN (Ethernet)
• Digital I/O
• Compatible con comandos SCPI

Alimentación

• Entrada: 100 – 230 VAC

Características físicas

• Dimensiones: aprox. 355 × 240 × 168 mm
• Peso: ≈ 10 – 12 kg

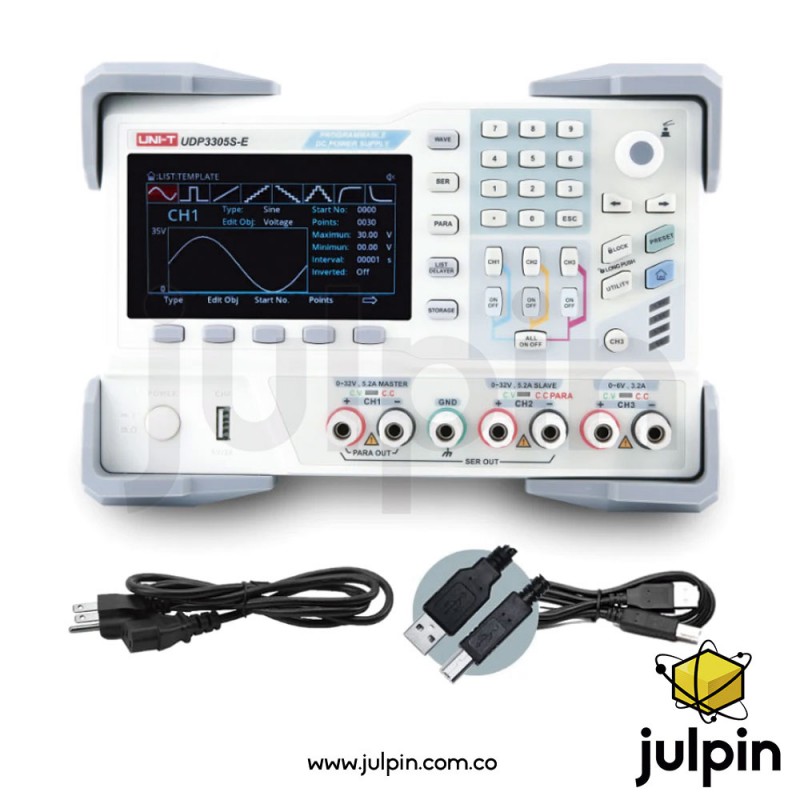

Accesorios incluidos

• Cable de alimentación
• Cable USB
• Manual
• Certificado de calibración (según proveedor)

Usos y aplicaciones reales

• Laboratorios electrónicos profesionales
• Educación técnica y universitaria
• Investigación científica
• Desarrollo y pruebas de circuitos
• Pruebas multicanal simultáneas
• Alimentación de sistemas complejos

Consideraciones importantes (oficiales)

• Es una fuente lineal, con bajo ruido pero menor eficiencia energética.
• Equipo de banco, no portátil.
• La conexión serie/paralelo solo aplica a los canales principales (CH1 y CH2).
• Potencia compartida entre canales (uso simultáneo debe considerarse).
