Descripción:

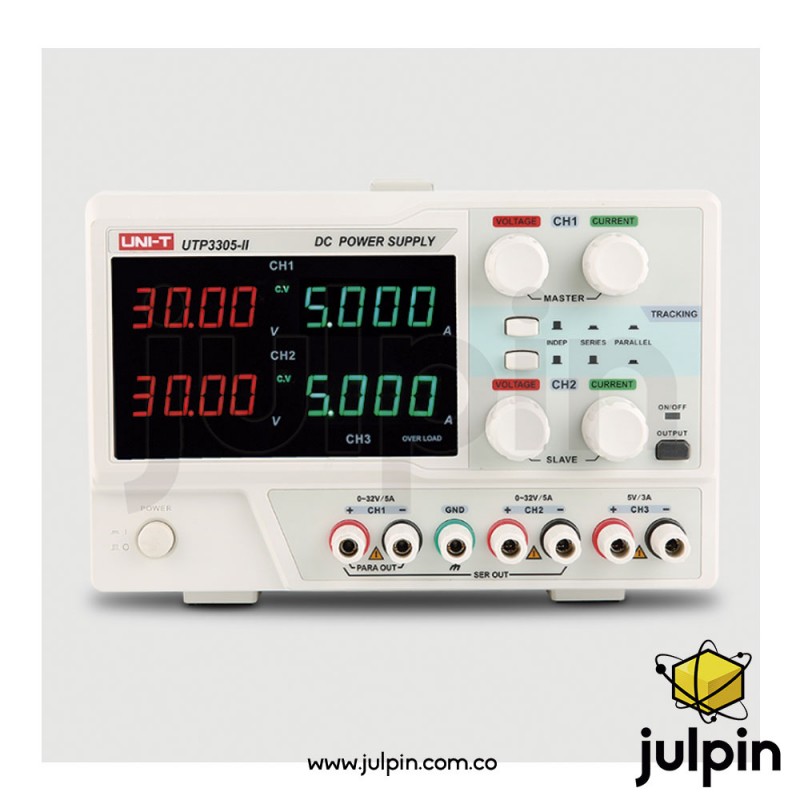

La UNI-T UTP3305-II es una fuente de alimentación DC lineal multicanal diseñada para aplicaciones de laboratorio, mantenimiento electrónico, desarrollo de circuitos y educación técnica.
Este modelo incorpora tres canales de salida: dos canales ajustables independientes de 0 a 32V DC y 0 a 5A, además de un tercer canal fijo de 5V DC y 3A. La potencia total de salida reportada para el equipo es de 335W.
La fuente permite operación independiente, en serie o en paralelo entre CH1 y CH2, además de función MASTER/SLAVE para seguimiento de voltaje y corriente entre canales.
La serie UTP3300-II utiliza arquitectura lineal, orientada a proporcionar bajo ripple y bajo ruido de salida para aplicaciones electrónicas sensibles.
Características técnicas
Configuración general
- Tipo: Fuente de alimentación DC lineal multicanal
- Número de canales: 3 canales
- Potencia total: 335W
Salidas DC
CH1 y CH2 (ajustables)
- Voltaje de salida: 0 ~ 32V DC
- Corriente de salida: 0 ~ 5A
CH3 (fijo)
- Voltaje de salida: 5V DC
- Corriente máxima: 3A
Resolución y precisión
- Resolución de voltaje: 10mV
- Resolución de corriente: 1mA
Precisión reportada
- Regulación de carga:
- Voltaje: <0.01% + 3mV
- Corriente: ≤0.2% + 3mA
Precisión de ajuste reportada por otras fuentes técnicas
- Voltaje: ±(0.1% + 30mV)
- Corriente: ±(0.3% + 10mA)
Ripple y ruido
- Ripple y ruido de voltaje (CH1/CH2): ≤1mVrms
- Ripple y ruido de corriente: ≤3mArms
- Ripple del CH3: ≤2mV reportado por documentación técnica
Pantalla
- Tipo de display: LED
- Display de 4 dígitos
- Visualización simultánea de voltaje y corriente
Funciones de operación
- Cambio automático entre modo CV y CC
- Operación serie/paralelo entre CH1 y CH2
- Función MASTER/SLAVE tracking
- Control OUTPUT ON/OFF
- Ventilador con control por temperatura
- Ajuste mediante potenciómetros multiturno
Protecciones
Protecciones verificables reportadas
- Protección contra sobrevoltaje (OVP)
- Protección contra sobrecorriente (OCP)
- Protección contra sobretemperatura (OTP)
- Protección contra polaridad inversa
- Protección contra sobrecarga (OPP)
Alimentación
- Voltaje de entrada:
- 100 ~ 240V AC
- Selector 110V / 120V / 220V / 230V AC
- Frecuencia:
- 47Hz ~ 63Hz
- 50Hz / 60Hz reportado en documentación técnica
- Consumo de potencia:
- 700W reportado por documentación técnica
Rendimiento
- Tiempo de recuperación: <100μs (variación de carga del 50%, carga mínima 0.5A)
- MTBF reportado: ≥2000 horas
Características físicas
- Dimensiones: 319 × 146 × 226 mm
- Peso:
- 10.5 kg
- 9.6 kg reportado como peso de envío
Accesorios reportados
- Cable de alimentación AC
- Cables de salida / pinzas tipo caimán
- Fusible de repuesto
- Manual de usuario
Usos y aplicaciones reales
- Laboratorios de electrónica y telecomunicaciones
- Alimentación simétrica para circuitos analógicos
- Desarrollo y depuración de circuitos electrónicos
- Pruebas de microcontroladores y módulos electrónicos
- Reparación y mantenimiento electrónico
- Educación técnica y formación STEAM
- Validación y pruebas de consumo eléctrico
Consideraciones importantes
- La fuente utiliza arquitectura lineal, por lo que presenta mayor peso y disipación térmica comparada con fuentes switching.
- CH1 y CH2 pueden operar en serie o paralelo únicamente mediante las configuraciones soportadas por el equipo.
- Existen diferencias entre distribuidores respecto a algunos parámetros de precisión y peso de envío; por ello se muestran explícitamente como “datos reportados”.
- La potencia total de 335W depende de la combinación de carga utilizada entre los tres canales.
