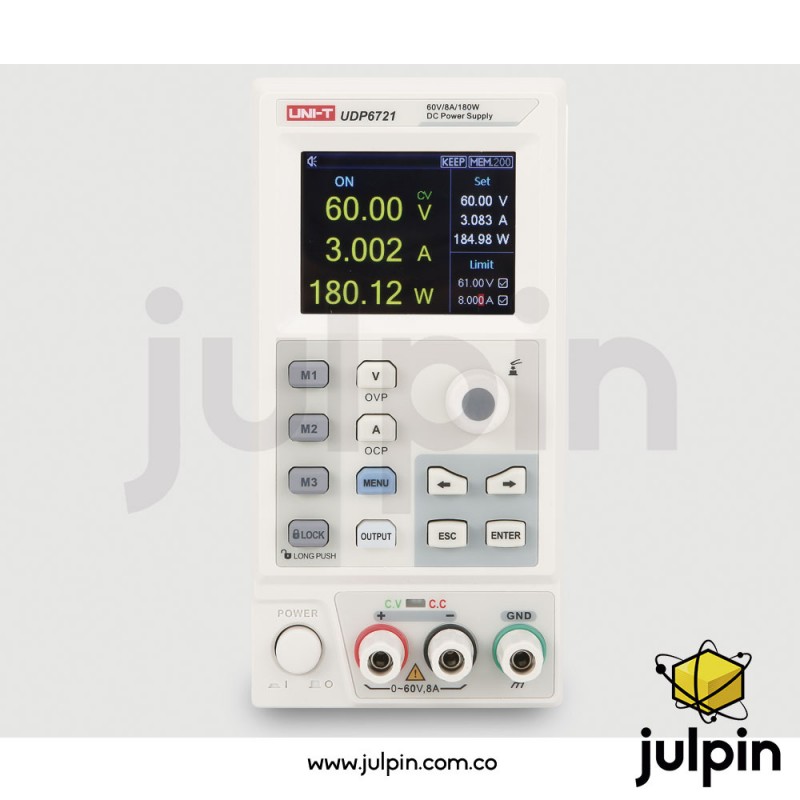

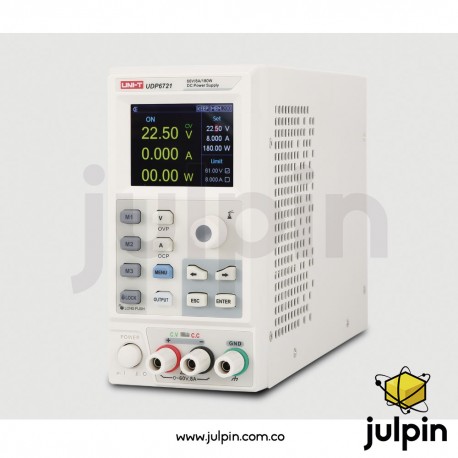

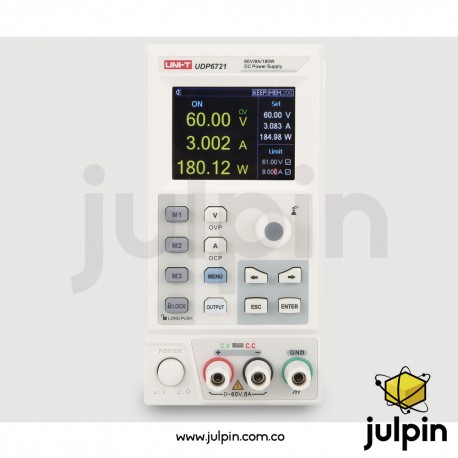

Fuente regulada programable UNI-T UDP6721

Descripción

La UNI-T UDP6721 pertenece a la serie UDP6700, una línea de fuentes de alimentación switching programables diseñadas para ofrecer alta eficiencia, amplio rango de salida y excelente relación potencia/versatilidad.

Este modelo ofrece una salida ajustable de hasta 60 V y 8 A, con una potencia total de 180 W, permitiendo cubrir múltiples aplicaciones con un solo equipo gracias a su concepto de salida de rango amplio (wide range).

A diferencia de las fuentes lineales, la UDP6721 destaca por su mayor eficiencia energética y tamaño compacto, manteniendo buena estabilidad y bajo nivel de ruido. Además, incorpora funciones avanzadas como programación, compensación remota y control mediante interfaz RS-232, lo que la hace adecuada para entornos de laboratorio, educación e industria

Características técnicas

Parámetros principales

• Marca / Modelo: UNI-T UDP6721
• Serie: UDP6700
• Tipo: Fuente DC switching programable
• Canales: 1 canal

Salida eléctrica

• Voltaje de salida: 0 – 60 V DC
• Corriente de salida: 0 – 8 A
• Potencia total: 180 W
• Resolución:
  • Voltaje: 10 mV
  • Corriente: 1 mA
• Precisión de ajuste:
  • Voltaje: ≤ (0.05 % + 10 mV)
  • Corriente: ≤ (0.3 % + 5 mA)
• Ripple y ruido: ≤ 5 mVrms

Modos de operación

• CV (Voltaje constante)
• CC (Corriente constante)
• Cambio automático según la carga

Funciones avanzadas

• Wide Range Output (rango flexible V/I/P)
• List Mode: hasta 48 pasos programables
• Delay Function (retardo programable)
• Memoria interna: hasta 600 configuraciones
• Compensación remota (S+ / S-) para precisión en carga
• Control remoto mediante protocolo SCPI

Protecciones integradas

• OVP: Sobrevoltaje
• OCP: Sobrecorriente
• OPP: Sobrepotencia
• OTP: Sobretemperatura
• SCP: Cortocircuito
• BOP: Protección por caída de voltaje

Pantalla

• Tipo: TFT LCD a color
• Tamaño: 2.8 pulgadas
• Visualización simultánea de múltiples parámetros

Conectividad

• RS-232 (control remoto y automatización)

Alimentación

• Entrada: 110 – 220 VAC

Características físicas

• Dimensiones: aprox. 87 × 174 × 255 mm
• Peso: ≈ 2.5 – 2.7 kg

Accesorios incluidos

• Cable de alimentación
• Manual de usuario
• Software y documentación (según proveedor)

Usos y aplicaciones reales

• Desarrollo y prueba de circuitos electrónicos
• Pruebas de baterías y sistemas de carga
• Educación técnica y universitaria
• Laboratorios de investigación
• Automatización de pruebas electrónicas
• Validación de dispositivos electrónicos

Consideraciones importantes (oficiales)

• Es una fuente switching, no lineal (más eficiente, pero con mayor ruido que una lineal).
• Solo 1 canal, no apta para pruebas multicanal simultáneas.
• Mayor rango de salida (60 V) frente a fuentes tradicionales de 30 V.
• Orientada a nivel técnico y profesional básico/intermedio.
