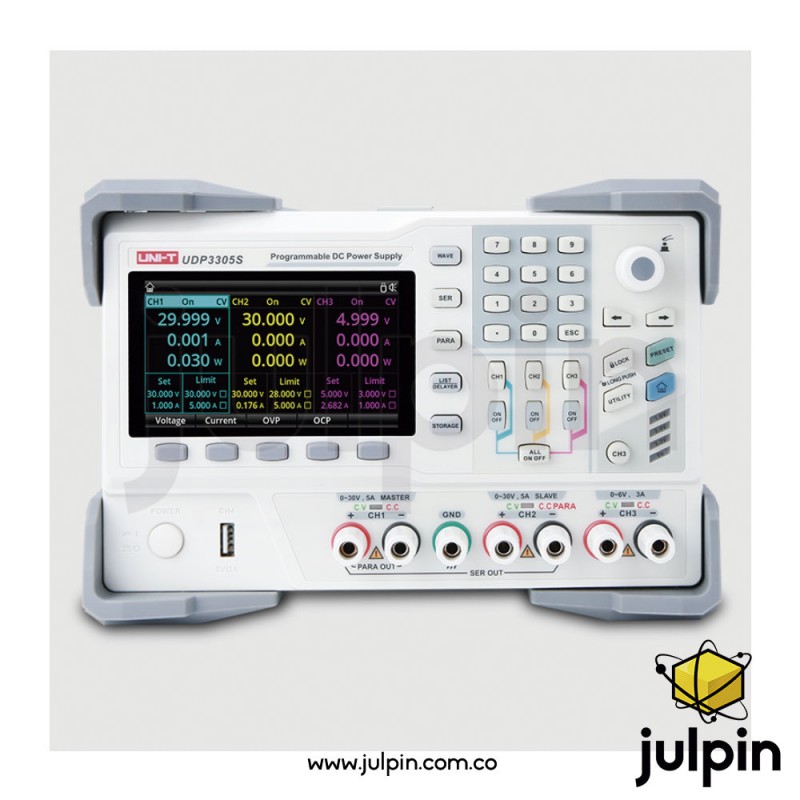

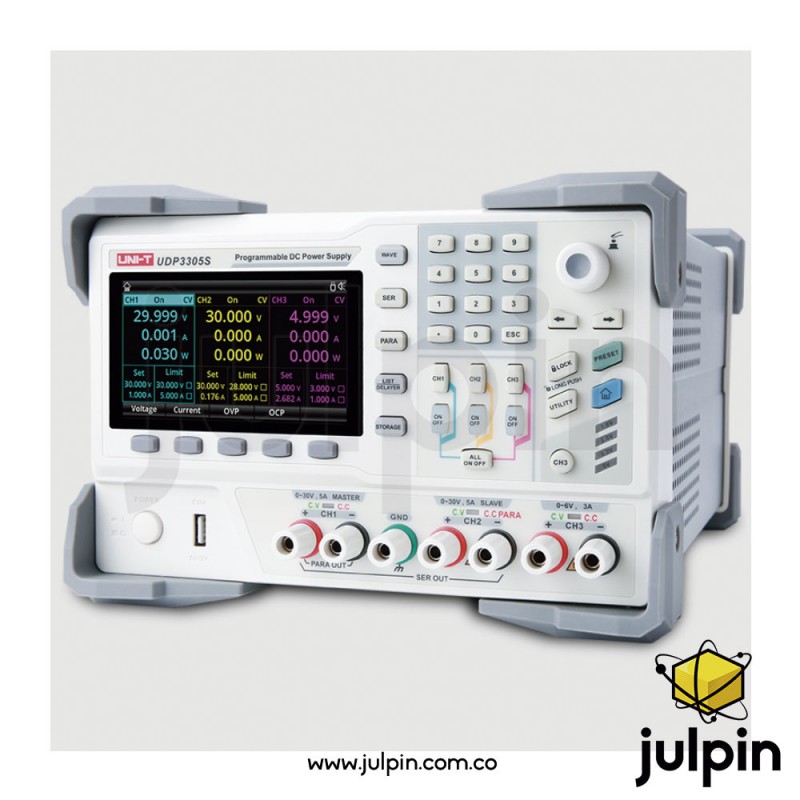

Fuente Regulada Programable UNI-T UDP3305S

DESCRIPCIÓN:

La UNI-T UDP3305S es una fuente de alimentación lineal programable multicanal de la serie UDP3000S, diseñada para aplicaciones profesionales en laboratorio, investigación y pruebas electrónicas.

Este modelo ofrece cuatro salidas independientes, permitiendo alimentar múltiples circuitos simultáneamente con diferentes niveles de voltaje y corriente. Su diseño lineal proporciona bajo ruido, alta estabilidad y precisión, características esenciales en pruebas electrónicas sensibles.

Además, integra funciones avanzadas como conexión serie/paralelo con un solo botón, secuencias programables (modo lista), control remoto y visualización completa en pantalla TFT, lo que la convierte en una herramienta robusta para entornos educativos, industriales y de I+D.

Características técnicas

Parámetros generales

• Marca / Modelo: UNI-T UDP3305S
• Serie: UDP3000S
• Tipo: Fuente DC lineal programable
• Número de canales: 4 canales independientes

Salidas eléctricas

• Canal 1 (CH1):
  • Voltaje: 0 – 30 V
  • Corriente: 0 – 5 A
• Canal 2 (CH2):
  • Voltaje: 0 – 30 V
  • Corriente: 0 – 5 A
• Canal 3 (CH3):
  • Voltaje: 0 – 6 V
  • Corriente: 0 – 3 A
• Canal 4 (CH4):
  • Voltaje: 5 V (fijo)
  • Corriente: 2 A
• Potencia total: 328 W

Resolución y precisión

• Resolución:
  • Voltaje: 1 mV
  • Corriente: 1 mA
• Precisión de ajuste:
  • Voltaje: < (0.03 % + 10 mV)
  • Corriente: < (0.2 % + 5 mA)

Esto la hace más precisa que la versión UDP3305S-E, especialmente en lectura fina.

Modos de operación

• CV (Voltaje constante)
• CC (Corriente constante)
• Cambio automático según la carga

Funciones avanzadas

• Conexión serie/paralelo (CH1 + CH2) con un botón
• Modo lista (List Mode): hasta 2048 pasos programables
• Ciclos programables: hasta 99999 repeticiones
• Control remoto completo (SCPI)
• Monitoreo en tiempo real

Protecciones integradas

• OVP: Sobrevoltaje
• OCP: Sobrecorriente
• OTP: Sobretemperatura
• SCP: Cortocircuito
• OPP: Sobrepotencia

Pantalla

• Tipo: TFT LCD
• Tamaño: 4.3 pulgadas
• Visualización simultánea de múltiples parámetros

Conectividad

• USB Device / Host
• RS-232
• LAN (Ethernet)
• Digital I/O
• Compatible con SCPI

Alimentación

• Entrada: 100 – 240 VAC

Características físicas

• Dimensiones: 355 × 240 × 168 mm
• Peso: ≈ 10.2 kg

Accesorios incluidos

• Cable de alimentación
• Cable USB
• Manual
• Certificado de calibración (según proveedor)

Usos y aplicaciones reales

• Laboratorios electrónicos profesionales
• Educación técnica y universitaria
• Investigación y desarrollo (I+D)
• Pruebas multicanal de circuitos
• Validación de sistemas electrónicos complejos
• Alimentación de prototipos y sistemas embebidos

Consideraciones importantes (oficiales)

• Fuente lineal, ideal para bajo ruido pero menos eficiente que switching.
• Equipo de banco (no portátil).
• La conexión serie/paralelo aplica solo a CH1 y CH2.
• La potencia total es compartida entre los canales.
