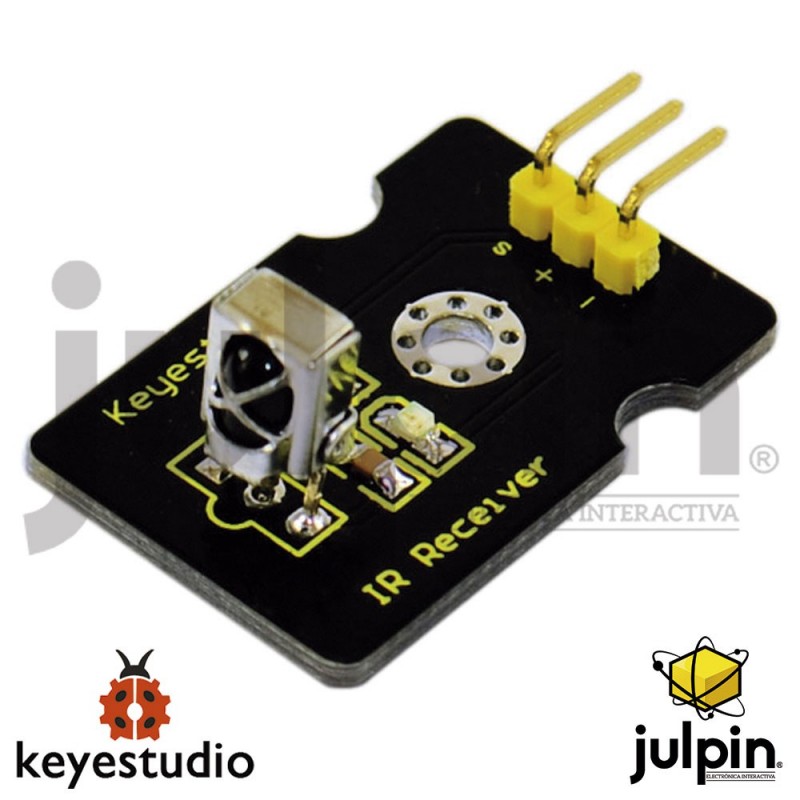

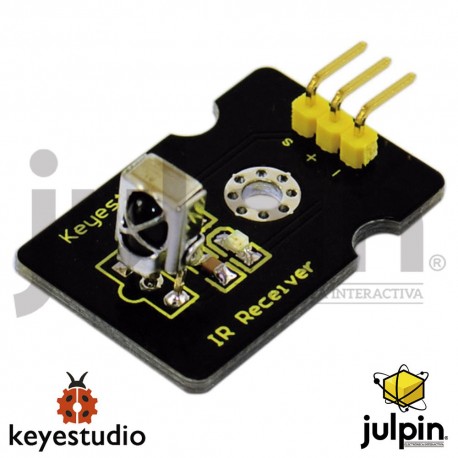

Módulo receptor de infrarrojos digital Compatible con ARDUINO

DESCRIPCIÓN

IR es ampliamente utilizado en control remoto. Con este receptor IR, el proyecto Arduino puede recibir el comando de cualquier controlador IR remoto si tiene el decodificador correcto. Bueno, también será fácil hacer su propio controlador de IR usando un transmisor de infrarrojos.

CARACTERÍSTICAS

• Fuente de alimentación: 5V
• Interfaz: Digital
• Frecuencia de Modulación: 38Khz
• Interfaz del módulo Socket: JST PH2.0
• Tamaño: 30 * 20m m
• Peso: 4g

DIAGRAMA DE CONEXIÓN

La siguiente imagen muestra un método de conexión sugerido. Puede utilizar cualquier pin de E / S digital que no esté en uso por otro dispositivo.
NOTA: En el código de ejemplo que aparece a continuación, se utiliza el pin digital 11, puede cambiar el cableado o cambiar el código de muestra para que coincida. Diagrama de conexión

CÓDIGO BÁSICO DE PRUEBA

Sample Code:
#include <IRremote.h>
 int RECV_PIN = 11;
 IRrecv irrecv(RECV_PIN);
 decode_results results;
 void setup()
{
  Serial.begin(9600);
  irrecv.enableIRIn(); // Start the receiver
}
 void loop() {
  if (irrecv.decode(&results)) {
    Serial.println(results.value, HEX);
    irrecv.resume(); // Receive the next value
}
